Nd：YAP的化学式为 Nd3+: YAlO3，结构畸变钙钛矿，属于斜六方晶系，空间群为Pbnm，a，b，c轴相互垂直，属于负单轴晶体。并且是各向异性的。在众多掺钕激光晶体中，Nd：YAP晶体不仅具有高导热性，而且在4F3/2–4 I13/2跃迁处具有较大的激发发射截面。它们是目前已知的最有效的激光晶体之一，以1300nm的高功率工作，该晶体主要由LD泵浦。1300nm激光器广泛用于医学，光纤通信和军事领域。此外，水分子在此激光波段具有良好的吸收能力。这使其具有很好的止血能力，并广泛用于止血、神经外科手术、病理组织切除和除皱等激光治疗。另外，Nd：YAP晶体具有自然的双折射特性，对于克服激光的热去极化和非线性频率转换非常有益。
材料规格| 材料 | Nd: YAP |
| 取向 | <5° |
| 平行性 | ≤10″ |
| 垂直性 | ≤5′ |
| 表面质量 | 10-5 (MIL-O-13830A) |
| 波前失真 | λ/8 @ 633nm |
| 表面平整度 | ≤ λ/10 @632.8nm |
| 通光孔径 | >95 % |
| 长度公差 | +0.5/-0mm |
| 厚度/直径公差 | ±0.05 mm |
| 损坏阈值 | ≥500MW/cm2 |
物理和化学特性| 晶体结构 | 斜方晶– Pbnm |
| 晶格常数 | a=5,176, b=5,307, c=7,355 |
| 密度 | 5,35 g/cm3 |
| 熔点 | 1870°C |
| 导热系数 | 0,11 W/(cm K) |
| 热光学系数（dn / dT） | na:9.7×10-6 K-1 nc:14.5×10-6 K-1 |
| 热膨胀/（10-6•K-1 @ 25°C） | 9.5 (a 轴), 4.3(b轴), 10.8(c轴) |
| 硬度（莫氏） | 8.5 |
| 剪切模量/ Gpa | 2.2×1012 dyn/cm2 |
| 比热 | 400 J/(kg K) |
| 线性色散δn/δT[10-6K-1] | 9.7 (na) |

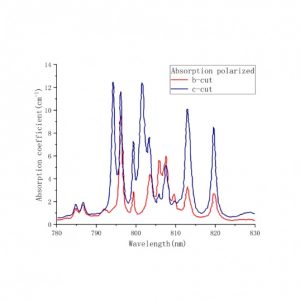

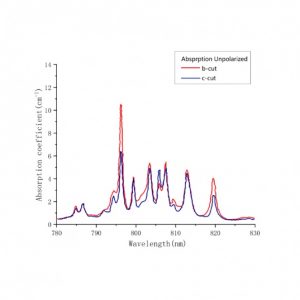

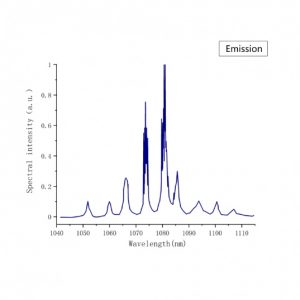

特点
高导热率
受激发射截面大
高激光增益
低激光阈值
各向异性
