参数
| 属性 | 数值 |
| 化学式 | V3+:Y3Al5O12 |
| 晶体结构 | 立方– la3d |
| 取向 | <100> <+/-0.5° |
| 透过率 | 30%-97% |
| 光密度 | 0.1-0.8 |
| 原子跃迁结构 | 两级系统 |
| 恢复时间 | 5~22 ×10-22 s |
| 专心 | (0.05~0.35) wt% |
| 基态吸收截面 | 7.2 x 10-18 cm2 |
| 激发态吸收截面 | 7.4 x 10-19 cm2 |
| 发射带宽 | 1000-1450 nm |
| 中心吸收波长 | 1300 nm |
| 涂层 | Standard coating is AR with R |
| < 0.2%(@1340 nm) | |
| 吸收系数 | 1.0cm-1 – 7.0cm-1 |
| 损害阈值 | >500MW/cm2 |
| 属性 | 数值 |
| 方向公差 | < 0.5° |
| 厚度/直径公差 | ±0.05 mm |
| 表面平整度 | <λ/8@632 nm |
| 波前失真 | <λ/4@632 nm |
| 表面质量 | 5-Oct |
| 平行 | 30〞 |
| 垂直 | 15ˊ |
| 通光孔径 | >90% |
| 倒角 | <0.2×45° |
| HR涂层 | <= 0.2% (@ 1340nm) |

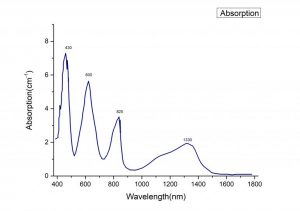

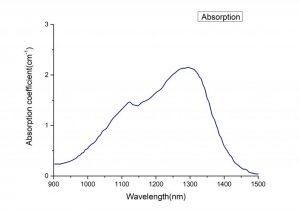

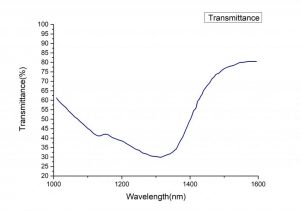

发射光谱
使用寿命长
激发态吸收
3μm高饱和度
高损伤阈值
恢复时间短
