参数
| 属性 | 数值 |
| 化学式 | Cr4+:Y3Al5O12 |
| 晶体结构 | cubic – la3d |
| 晶格参数Å | 12.01 |
| 取向 | [100] or [110] < ±0.5° |
| 质量密度 | 4.56 g/cm3 |
| 莫氏硬度 | 8.5 |
| 杨氏模量 | 335 GPa |
| 抗拉强度 | 2 GPa |
| 熔点 | 1970°C |
| 导热系数 | 0.1213 |
| 比热/（J·g-1·K-1） | 0.59 |
| 热膨胀/（10-6 /°C @ 25°C） | 7.8 <111> |
| 7.7 <110> | |
| 8.2 <100> | |
| 抗热震参数 | 800 W/m |
| 消光比 | 25dB |
| 泊松比 | 0.25 |
| 折射率@ 1064 nm | 1.83 |
| 电荷补偿离子 | Ca2+, Mg2+ |

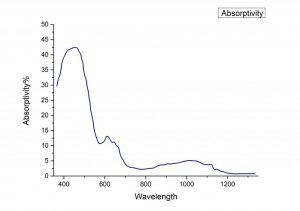

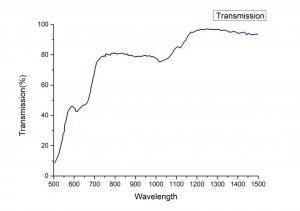

| 属性 | 数值 |
| 光密度 | 0.1 to 0.8 |
| 荧光寿命 | 3.4μs |
| 浓度 | 0.5 mol % ~ 3 mol % |
| 发射波长 | 1350 nm ~ 1600 nm |
| 吸收系数 | 1.0 cm-1 ～ 7 cm-1 |
| 基态吸收截面 | 4.3×10-18 cm2 |
| 发射态吸收截面 | 8.2×10-19 cm2 |
| 传输 | 10% to 90% |
| 涂层 | AR≤ 0.2% @1064nm |
| 损伤阈值 | > 500 MW / cm2 |
| 属性 | 数值 |
| 方向公差 | < 0.5° |
| 厚度/直径公差 | ±0.05 mm |
| 表面平整度 | <λ/8@632 nm |
| 波前失真 | <λ/4@632 nm |
| 表面质量 | 5-Oct |
| 平行 | 10〞 |
| 垂直 | 5ˊ |
| 通光孔径 | >90% |
| 倒角 | <0.1×45° |
| HR涂层 | <= 0.2% (@ 1340nm) |
| 最大尺寸 | 2*2-15*15 mm×20mm |

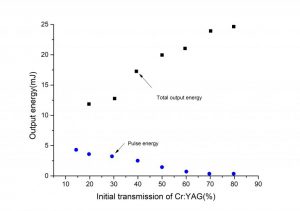

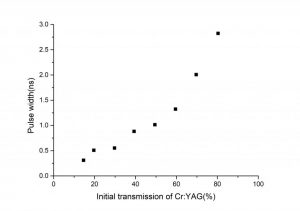

高导热率
高损伤阈值（> 500MW/cm2）
优异的理化特性
辐射稳定性
