可调范围拓展

• 第三个激光头——接入更高频率

• 充分利用InGaAs光混频器全带宽

• 可调范围高达 2.0 THz 或 2.7 THz

• 针对每两台激光组合进行频率校准

• 需搭配 TeraScan 1550 或 TeraBeam 1550 使用i

TOPTICA成功实现频域光谱仪频率限制的进一步拓展。虽然单个1.5µm DFB激光仅可提供大约 600GHz的可调范围，但通过三个激光的互相搭配可实现DC到2.0 THz的完全覆盖。若使用更精细的激光组合，可调范围上限可高达 2.7 THz。因此，TOPTICA的“可调范围拓展”使得商用频域光谱仪曾经无法触及的频率变得触手可得。

• 产品规格







  规格	THz 可调范围拓展 2.0	THz 可调范围拓展 2.7
  基础系统	TeraBeam 1550 (λ1 = 1550 nm, λ2= 1545 nm)
  第三台激光	λ3 = 1533 nm
  不同频率调谐参数

  SHOW ALL SPECS

• 0 - 2.7 THz

• 应用激光 #1 和 #2 可实现 0 - 1.2 THz  ("TeraBeam")

• 应用激光 #2 和 #3 可实现 0.9 - 2.0 THz

• 应用激光 #2 和 #3 可实现 1.5 - 2.7 THz

• 0 - 2.0 THz

• 应用激光 #1 和 #2 可实现 0 - 1.2 THz（"TeraBeam"）

• 应用激光 #2 和 #3 可实现 0.9 - 2.0 THz

• 其余信息

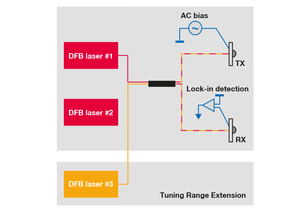

   TeraScan（红色）和可调范围扩展（黄色）的示意图。

   通过搭配可调范围拓展，TeraScan 1550系统可实现高达 2.7 THz 的动态范围。图表底端纵向绿线显示了水蒸气吸收频率（横轴读数）以及吸收强度（纵向读数，对数尺度）。

• 应用







• 塑料检验

• 材料研究

• 气体感应

• 安检

• 下载







• 产品手册：太赫兹系统

• 技术样图：DL DFB BFY

• 参考文献




• 科研论文: Deninger, A., et al., 2.75 THz tuning with a triple-DFB laser system at 1550 nm and InGaAs photomixers, J. Infr. THz Waves (2015)

• 科研论文: Roggenbruck, A., et al., Using a fiber stretcher as a fast phase modulator in a continuous wave terahertz spectrometer, J. Opt. Soc. Am. B (2012)

• 科研论文: Stanze, D., et al., Compact cw Terahertz Spectrometer Pumped at 1.5 µm Wavelength, J Infrared Milli Terahz Waves (2010)

• 科研论文: Roggenbruck, A., et al., Coherent broadband continuous-wave terahertz spectroscopy on solid-state samples, New Journal of Physics (2010)

• 技术概述: Lang, M., et al., Laser-based terahertz generation & applications, Photonik International (2012)

• 科研论文: Naftaly, M., et al., Industrial applications of terahertz sensing: State of play, Sensors (2019)

• 科研论文: Nellen, S., et al., Experimental comparison of UTC- and PIN-photodiodes for continuous-wave terahertz generation, J Infrared Milli Terahz Waves (2019)
