PDD 110/F

• 模块产生色散误差信号

• 用于高带宽条纹顶部激光锁定

• 误差信号由频率调制产生

• 调制频率在 12 - 35 MHz间可调

• 可提供双通道版本

Pound-Drever-Hall检测器PDD 110/F用于将半导体激光锁定至参考介质（例如光学共振腔）的最大吸收或投射模式。PDD 110/F内置高频调制源，以调制半导体激光频率。系统可敏感地探测到来自参考介质的信号以及相位偏移，并据此生成高带宽色散误差信号，该信号可用于PID控制器锁定激光。

• 产品规格




  PDD 110/F
  调制频率	标准20 MHz，12 - 35 MHz可调（可根据需求提供其他频率）
  高频输出信号幅度	1 Vpp (+4 dBm) @ 50 Ω, 可根据需求提供更多选择
  二次谐波抑制	通常不推荐使用可选低通滤波器
  相位调节	0° .. 190° 外加相位反转 (±180°)
  带宽 / 延迟	总信号延迟 12 ns



• 其余信息

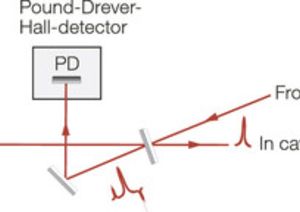

   Pound-Drever-Hall 检测方案

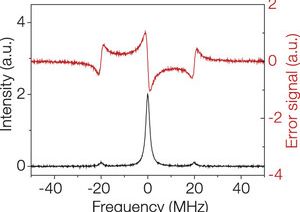

   Pound-Drever-Hall 误差信号

• 选项

• 该模块还提供双通道版本PDD 110/Dual，用于利用共同调制频率生成两个独立误差信号。该版本可应用于例如将激光锁定至外腔的同时锁定至某一原子吸收线等情况。

• 应用

• 计量

• 腔衰荡光谱

• 用于倍频的共振增强

• 下载

• 产品手册：实验室电子模块

• 产品手册：科学激光

• 参考文献

• 应用指南: Diode Laser Locking and Linewidth Narrowing

• 应用指南: 12 orders of coherence control

• 应用指南: Trapping and Quantum Computing
