ERSP300H系列高精度电控旋转台
1.ERSP300H系列旋转台采用超高精度滚动轴承，精磨 蜗杆研配蜗轮。
2. 采用新的结构，新的消隙设计，新的检测手段保证轴 系刚性好，传动间隙小，寿命长。
3. 开环/闭环控制可灵活选择。
4. 可更换伺服电机。
特点：超高精度，微小转盘跳动，高可靠性，寿命长，刚性好，抗扭性好，用途广泛。 使用场所：旋转扫描，旋转测量，空间自动跟踪，旋转打标，各种加工，多维旋转组合，悬臂圆周扫描等

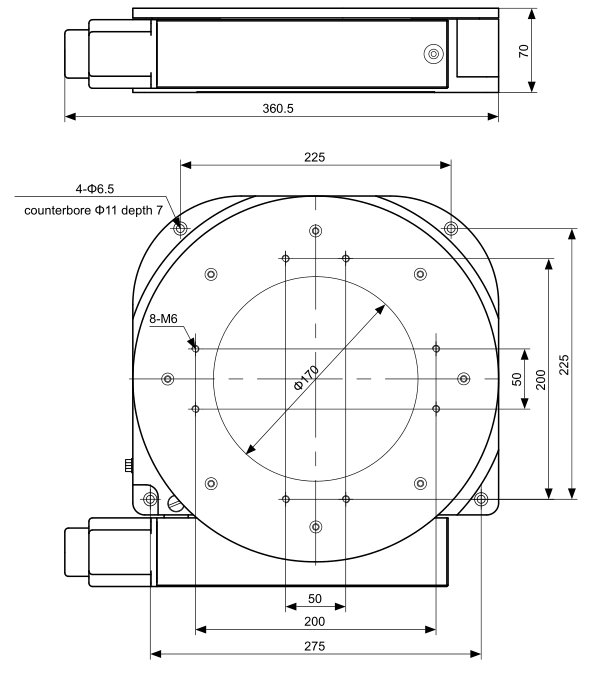

ERSP300尺寸图
型号 | ERSP300H | ERSP300HP |
行程 | 360° | 360° |
减速比 | 1:266 | 1:266 |
主体材质 | 铝合金 | 铝合金 |
表面处理 | 硬质氧化 | 硬质氧化 |
最大速度( °/s ) | 2 | 1 |
分辨率 | 0.001° | 0.00004° |
重复定位精度 | 0.01° | 0.001° |
驱动电机 | 57步进电机 | 57步进电机 |
步距角 | 1.8° | 1.8° |
控制方式 | 开环 | 闭环 |
光栅分辨率 | —— | 0.2″（8331120pulse/圈） |
水平中心负载 ( kg ) | 80 | 80 |
反向间隙 | 0.01° | —— |
定位精度 | ±0.05° | ±0.003° ( 补偿 ) |
跳动 ( μm ) | 4 | 4 |
自重 ( kg ) | 15 | 15 |
