EVSP系列微型精密电控升降台采用Haydon直线步进电机驱动，进口高精度方导轨导向，结构精巧，实 现超小尺寸，大负载，高精度，长寿命。标准安装孔位，可组成空间多维运动控制系统，标配DB9控制端口，直接与PMC400控制器连接。
特点：精度高，体积小。
使用场所：光学腔体，真空环境，小空间场所。 进口高品质光栅尺，定位精度高。
电控升降台是指通过电机驱动，控制台面做上下方向运动的电控设备。目前我公司的电控升降台有几种形 式：楔形块式升降台、T型螺杆式升降台等。
楔形块式升降台是采用步进电机传动，研磨丝杠驱动及精密导轨导向，楔形块实现升降运动进行位置控制的 一种高精度、高负载能力的电控升降台。
T型螺杆式升降台是采用步进电机传动，蜗轮蜗杆减速及T型螺杆升降，精密直线轴承导向实现体积小、刚性好、负载大的电控升降台。
说明
自动升降台一直是大型产品为主，适合实验室使用的小型或微型升降台较少，使用上也有诸多不便，我 公司本着为客户服务的宗旨特别设计了EVS系列电动升降台。
EVS系列电动升降台使用多组直线轴承，采用过定位结构保证导向精密可靠。 使用蜗轮蜗杆减速T型螺杆升降结构作为驱动机构保证升降台在任何位置、任何情况都能够可靠自锁。 外形尺寸随意灵活，满足不同用户的需求。
特点：体积较小，刚性好, 负载大，偏载能力强，安全性高，用途广。
使用场所：大中小型科研仪器升降，中重型系统微调升降，长悬臂机构升降，大质量升降等。

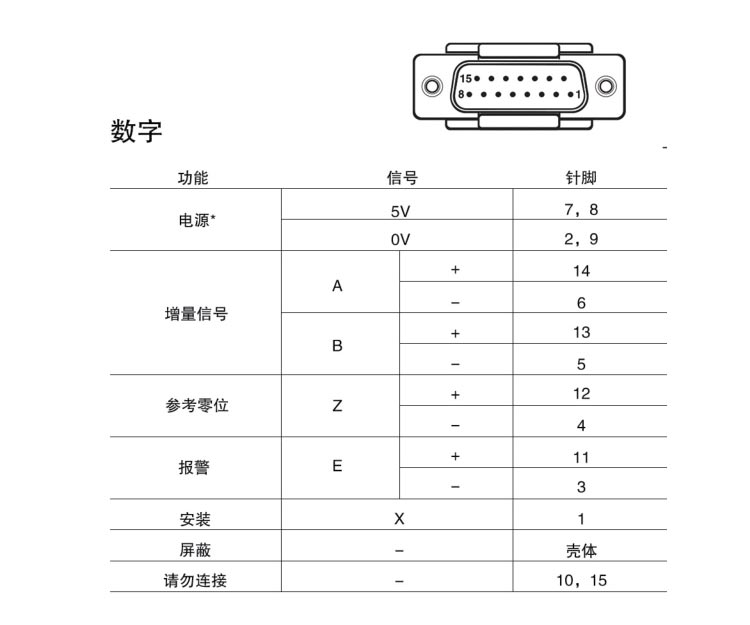

EVSP/G系列光栅尺接线图

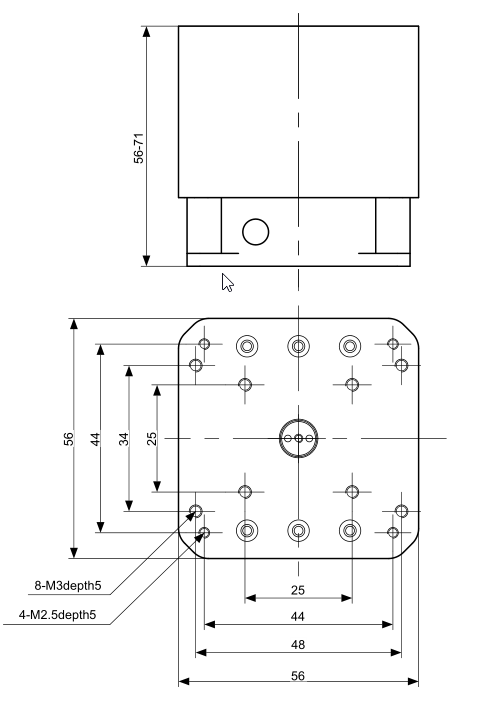

EVSP15/G尺寸图

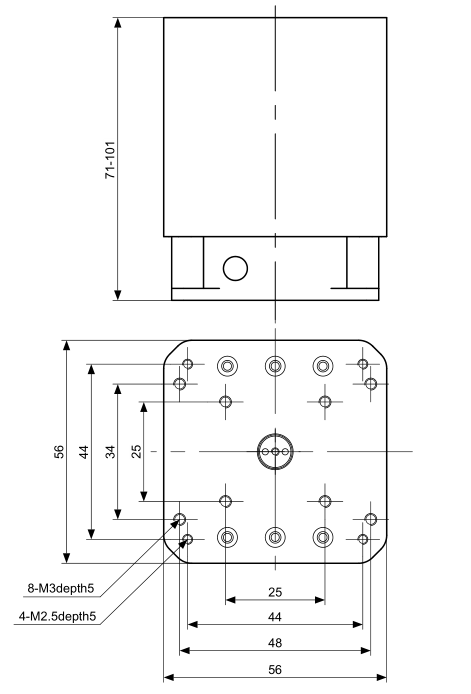

EVSP30/G尺寸图
型号 | EVSP15 | EVSP15G | EVSP30 | EVSP30G |
行程 ( mm ) | 15 | 15 | 30 | 30 |
丝杆导程( mm ) | 0.62 | 0.62 | 0.62 | 0.62 |
主体材质 | 铝合金 | |||
表面处理 | 阳极氧化 | |||
导轨 | 线性导轨 | |||
最大速度( mm/s ) | 2 | 2 | 2 | 2 |
分辨率 ( 8细分 ) ( μm ) | 0.388 | 0.1(光栅尺) | 0.388 | 0.1(光栅尺) |
重复定位精度 ( μm ) | 2 | ±0.3 | 2 | ±0.3 |
驱动电机 | 20 直线步进电机 | |||
步距角 | 1.8° | 1.8° | 1.8° | 1.8° |
中心负载( kg ) | 1 | 1 | 1 | 1 |
反馈信号 | -- | -- | -- | -- |
定位精度 ( μm ) | -- | -- | -- | -- |
控制方式 | 开环 | 闭环 | 开环 | 闭环 |
