FemtoFiber pro NIR近红外飞秒光纤激光
Ø1560 和 780 nm超快光纤激光
Ø基本波长输出或SHG信号输出：可手动切换
ØSAM 锁模，PM 光纤基 MOPA 系统
Ø设计坚固可靠，一键式操作
Ø紧凑结构，占地面积小于A4纸
FemtoFiber pro NIR 将基本波长1560 nm以及其二次谐波780 nm整合在一个机箱内，该系统具有市面上光纤激光器高功率和短脉冲。用户可在两个波长之间任意切换，无需重新校准。另外，系统通过内置电动棱镜压缩器优化脉冲特性，以满足1560nm或780nm处的不同需求。该系统非常适用于太赫兹研究，生物光子学研究（例如 SHG成像）以及双光子聚合等。
产品规格
中心波长 | 780 nm | 1560 nm |
平均输出功率 | > 140 mW | > 350 mW |
脉宽 | < 100 fs | < 100 fs |
重复率 | 标准值 80 MHz* | |
光束发散角 | < 1 mrad | < 2 mrad |
光束尺寸 (1/e²) | Ø 1.2 mm (典型值) | Ø 3.5 mm (典型值) |
光束质量 | TEM00, M² < 1.2 | |
线性偏振 | > 95 %, 水平方向 | |
输出耦合 | 自由空间 | |
激光头尺寸（高x宽x长） | 151 x 280 x 229 mm³ | |
激光头重量 | < 10 kg | |
控制单元尺寸（高x宽x长） | 140 x 235 x 315 mm³ | |
控制单元重量 | < 4.5 kg | |
供电 | 100 至 240 V 交流电, 50/60 Hz, IEC 60320-C14 插座 | |
功耗 | < 40 W | |
电脑接口 | 以太网, USB 接口, RS-232 | |
环境温度 | 20 - 30 °C (操作环境), 0 - 40 °C (储存及运输) | |
环境湿度 | 非冷凝 | |
*其它重复频率可选

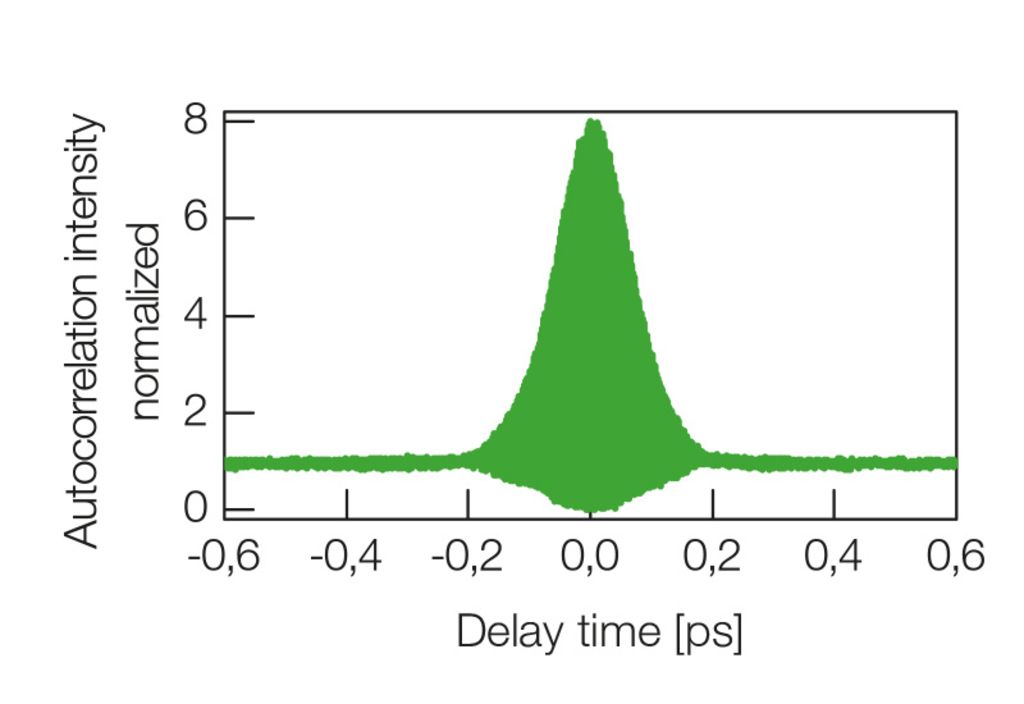

780 nm处自相关脉宽小于100 fs

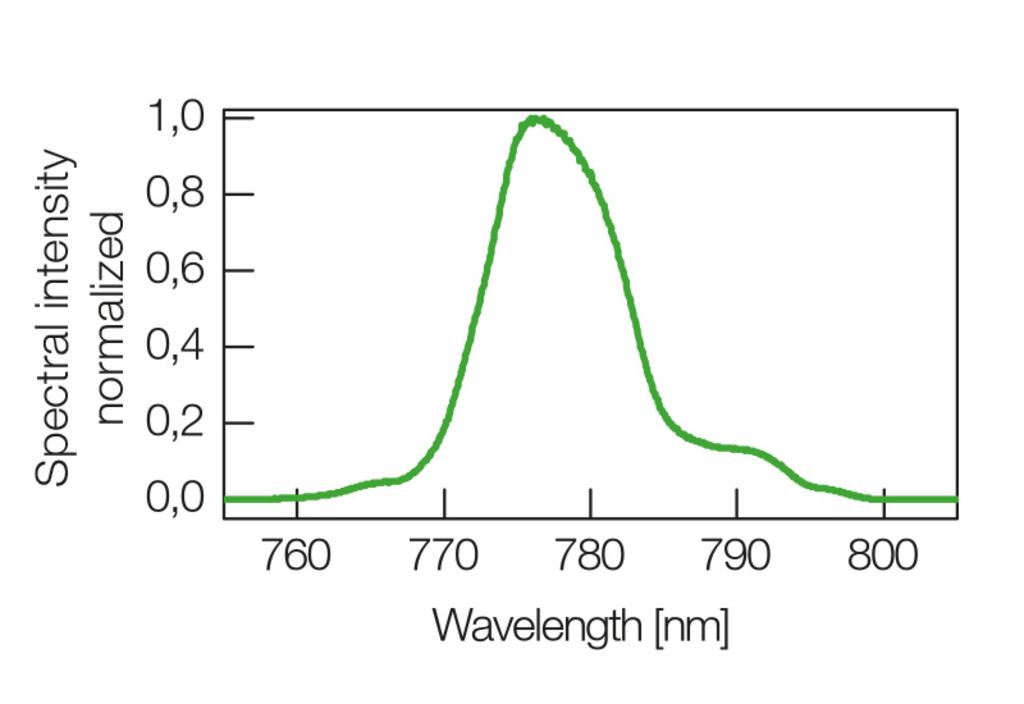

线性输出光谱，光谱中心位于780 nm附近

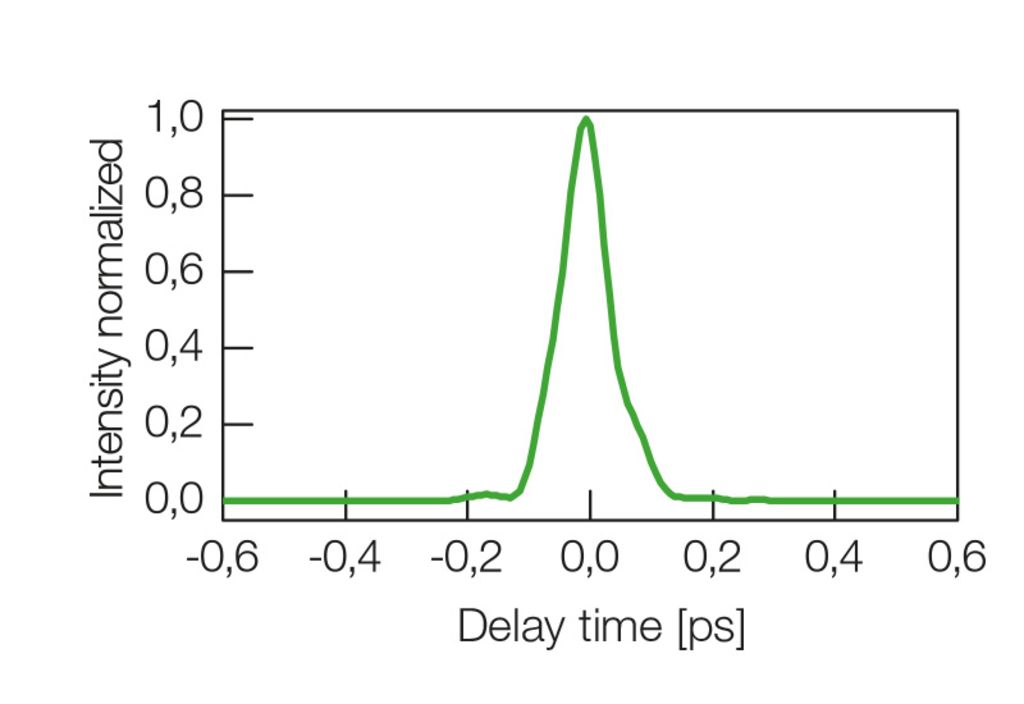

典型脉冲形状测试结果，主峰功率占90%

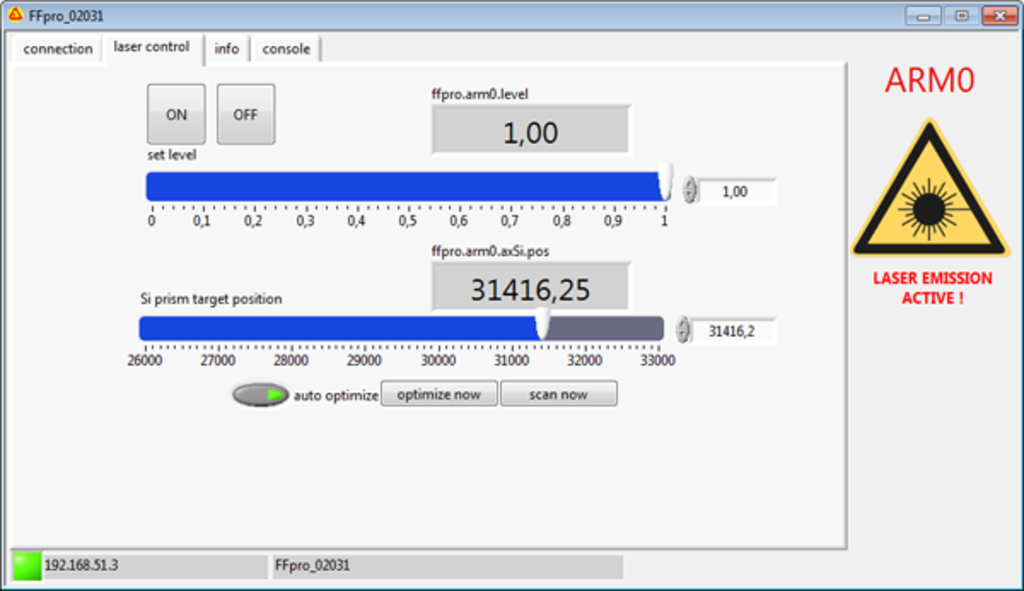

基于LabVIEW的图形用户界面 软件控制功能：内置功率PC控制系统，通过网络页面轻松交流，可直接访问电动控制装置（例如不同的脉冲压缩设置），LabVIEW驱动模板便于系统集成

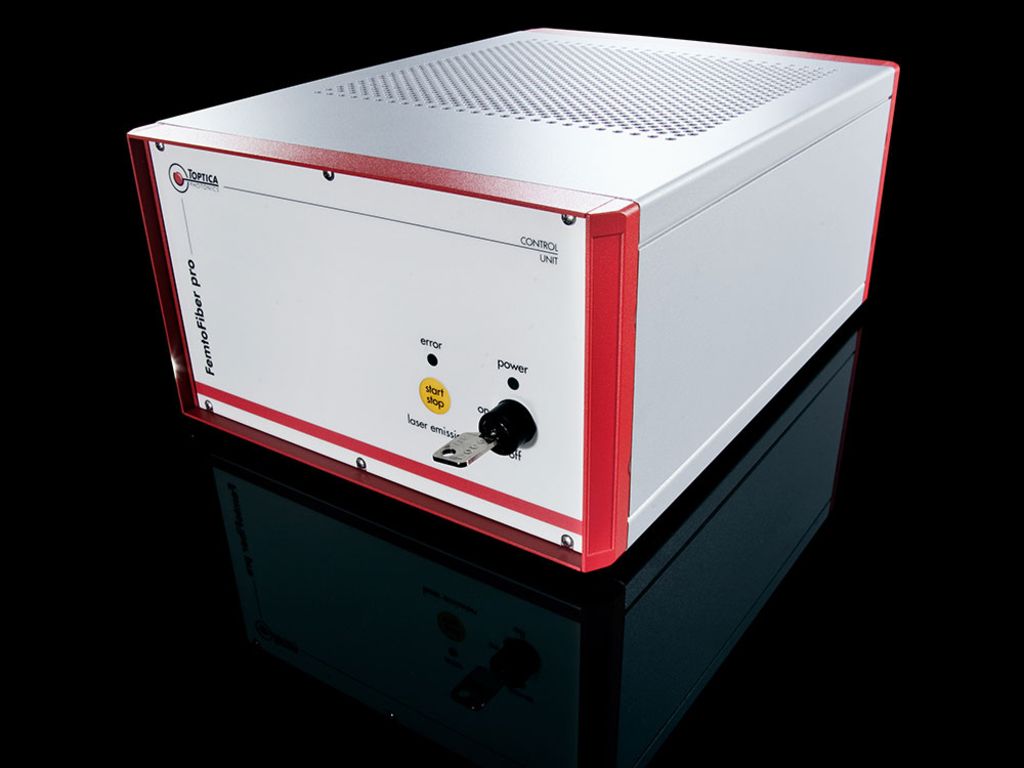

FemtoFiber pro 控制单元配备单键开关，钥匙开关，连锁开关，12英寸机架外壳包含接口，泵浦二极管的驱动电子元件以及电源。
M40: Ø振荡器设计支持40MHz重复率 Ø部分规格可能有所变动（详情请联系我们） Ø与VAR选项不兼容 | ||
Mxx: | ||
AMP: Ø拓展系统配备放大器，但并无振荡器（因此称为“AMP”，即amplifier） Ø主振荡器系统的外部种子源通过FC/APC光纤接口输入 Ø主振荡器可根据情况增加额外的种子源端口 Ø多光束系统，可支持多达4台系统集成 ØFemtoFiber pro 系列中所有系统搭配可选 Ø流行的多光束系统: |
| |
VAR: Ø系统可根据根据振荡单元调节，实现重复频率调制 Ø通过高速控制压电传感器调节谐振腔长度，谐振频率> 1 kHz Ø利用慢速控制电动载物台，可实现典型可调范围200kHz（标称重复率± 100 kHz范围） |
| |

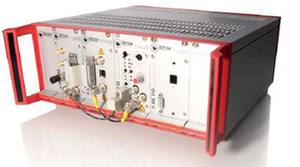

LRC: Ø锁相环路电子装置，以将激光脉冲序列与外部参考信号或激光参照系统相同步 Ø信号抖动均方根 < 200 fs Ø紧凑型电子机架，配备电源 ØUSB 接口及控制软件 |
| |

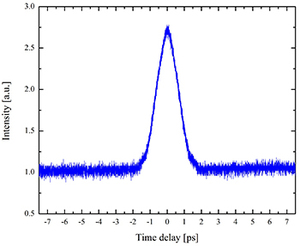

1ps: Ø适用于 FemtoFiber pro NIR 以及 TNIR 系统 Ø脉冲长度典型值：1 ps (NIR/780 nm), 0.5 - 1ps (TNIR/850-1100 nm) Ø方形脉冲 Ø其余产品规格可另行调整 Ø可选用替换晶体 |
| |
附加种子端口，为多线输出装置做准备 | ||
根据需求可提供1560 nm及780 nm两波长间分光比固定或可变设置，而非简单的机械开关。 | ||
主振荡器型号 | AMP 1 型号 | 应用目标 |
NIR | TNIR AMP | CARS 激光源 |
NIR | UCP AMP | 宽带 CARS 光源 |
IR | SCIR AMP | OPCPA 种子系统 |
TVIS | TVIS AMP | 泵浦探针光谱 |
应用
Ø双光子聚合
Ø多光子显微镜
Ø二次谐波（SHG）显微镜
Ø太赫兹产生
