1.2系统组成

1.3 系统参数

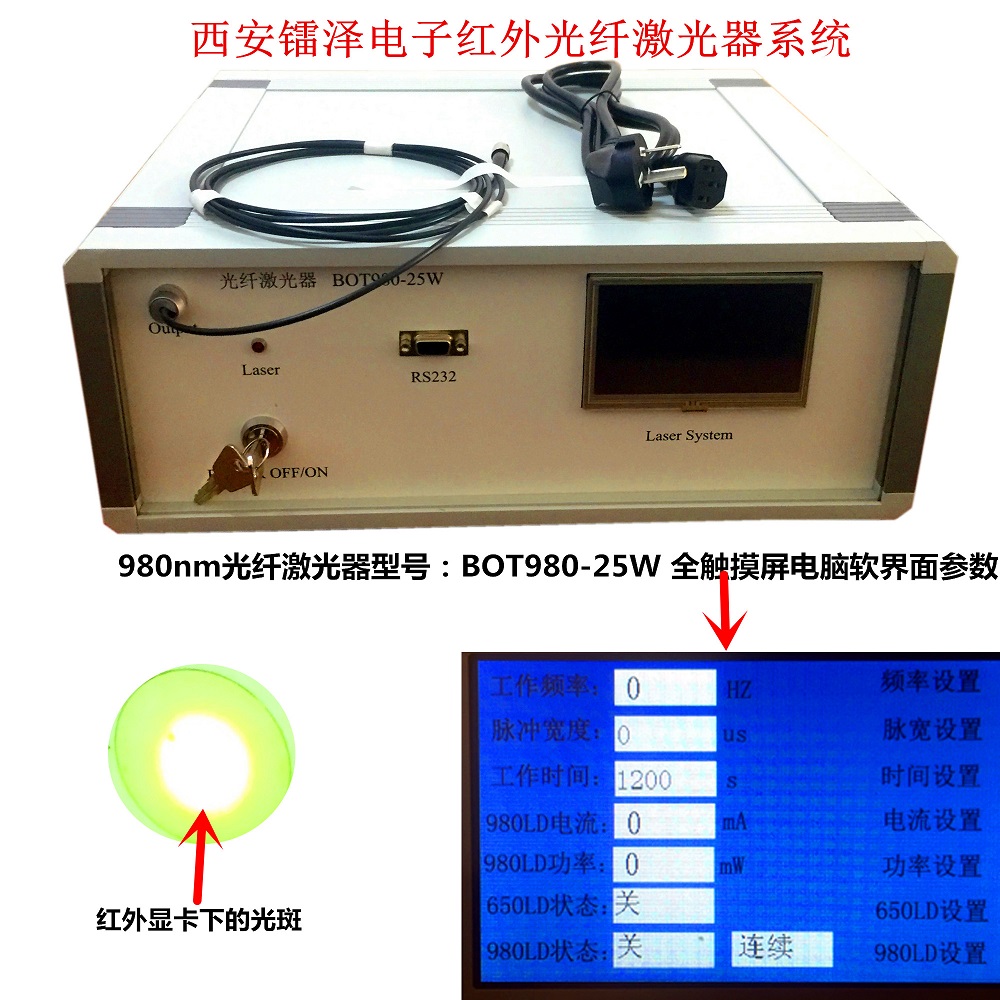

系统型号	BOT-980-25W
激光器组件参数		测试环境
激光器编号	BOT-980-25W-2020-09-04
输出功率	25W
中心波长	980nm	额定输出功率
额定电流	9.5A
输出功率不稳定度	<5%	额定输出功率
		连续运行时间：≥5hrs
		工作温度：25℃
光纤芯径	¨ 4μm ¨ 135μm þ 200μm ¨ 400μm
数值孔径	¨ 0.13 ¨ 0.15 þ 0.22 ¨ 0.27
连接器	¨SMA905 þ FC ¨ FC-APC ¨无
光纤长度	2.5m
光纤护套	3 mm护套
激光器控制参数
工作温度	25℃
温度稳定性	±1℃
过温报警设置
工作模式	þ 连续 þ 脉冲 þ 单脉冲
调制频率	1Hz-20kHz	额定输出功率
工作电流	<10A
电源要求
电源输入	þ AC220V，50-60Hz ¨ AC90-220V，50-60Hz
功率损耗	< 100W
机械参数
尺寸（L×W×H）	¨307mm×295mm×135mm ¨ 380mm×373mm×156mm þ 400mm×380mm×180mm
重量	< 8 kg
环境温度要求
工作环境温度	10～40℃
工作环境湿度	5～80%RH
储藏温度	-10～60℃
制冷要求	þ 风冷:风扇两端留出10cm空间 ¨ 水冷:温度20℃-25℃ 快接头：2-Φ12进水和出水接口。循环水压力0.25MPa 循环水流量7L/min


1、准备

（1）拿下光纤接头保护帽，对光纤接头进行清洁，并将光纤可靠固定。佩戴护目镜。

（2）将电源线插入背面的AC220V 50HZ接口，并与插线板连接。

2、开启电源

电源开关：把开关钥匙顺时针旋转90度，开启供电，此时显示屏有画面，如果显示屏没有画面，请检查电源线是否可靠连接。

3、参数调节

本电源可调参数包括设置工作频率、脉宽、电流、功率、工作时间。需要设置参数时，点击屏幕上右侧相应参数的设置位置，此时会弹出相应的设置界面，在该界面设置好对应的参数，点击“返回”以返回到主界面。

4、工作模式选择

本系统支持连续、脉冲、单脉冲工作模式。点击主界面右侧的980LD设置，在弹出的界面上，可以选择三种模式中的一种。

5、650指示光控制

单击主界面右侧的650LD设置，在弹出的界面中，点击“开启红光”则点亮650LD，点击“关闭红光”则关闭650LD。

6、980激光器控制

当设置参数和模式调好后，点击主界面右侧的980LD设置，在弹出的界面中，点击“开启980LD”则点亮980LD，此时前面板指示灯相应点亮。显示屏上会显示实时功率、实时电流和工作频率、脉宽、980LD的工作模式等。此时可以设置功率、频率、脉宽等参数来改变激光器的出光状态。

点击“关闭980LD”则关闭980LD, 此时前面板指示灯灭。

7、本地/远程控制

本系统支持RS232远程控制，默认状态下是本地操作。当需要进行远程控制时，用DB9串口线将电源系统和PC机连接，通过上位机发送指令对电源系统进行操作。通讯协议参见附录。

8、关闭系统

点击主界面右侧的980LD设置，在弹出的界面中，点击“关闭980LD”以关闭980LD。把开关钥匙逆时针旋转90度，电源关闭，前面板上的红色LED指示灯灭。套上光纤头保护帽，并将光纤盘绕固定好，以防光纤折断。
