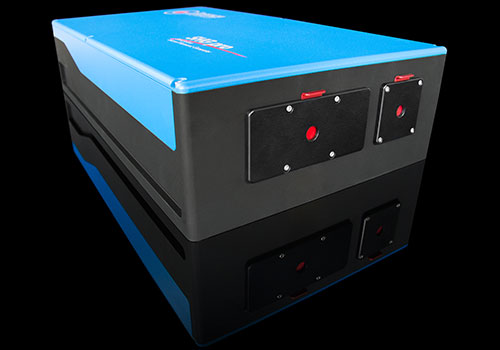

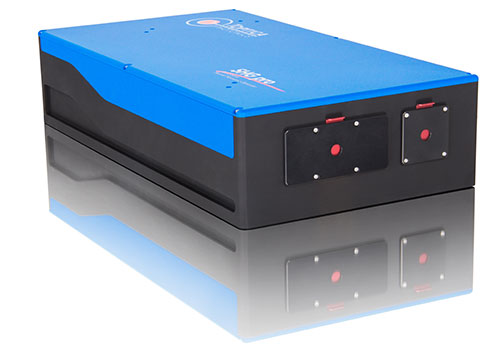

SHG pro倍频单元


Ø紧凑型模块，用于谐振倍频

Ø优良连续转换率

Ø波长：190 .. 800nm，线宽< 500 kHz

Ø高的稳定性和易用性：pro 技术

Ø适用于钛蓝宝石，染料，气体，光纤和半导体激光

若您需要将现有激光倍频，SHG pro系统是选择。该系统采用TOPTICA的pro技术设计，将高性能稳定性与高操作便捷度整合在一起。用户无需打开谐振器顶盖即可调节镜子和晶体支架。通过一系列非线性晶体，该系统可支持190至800nm间的倍频波长。同时，TOPTOCA为客户提供有力的支持，可根据客户需求调整系统。


产品规格

波长范围*

380 .. 1600 nm → 190 .. 800 nm

光转化率**

380 - 500 nm → 190 - 250 nm: 5 - 10%
500 - 700 nm → 250 - 350 nm: 12 - 20%
700 - 900 nm → 350 - 450 nm: 20%
900 - 1600 nm → 450 - 800 nm: 40 - 60%

光束质量

近散射限制

光束半径

1...3 mm

连续扫描范围

> 80 GHz @ 400 nm

偏光特性

线性, > 100 : 1

留近红外光信号

典型值 < 1%（配置额外滤光片可达 < 0.1%)

锁模机制

配备自动重锁定的Pound-Drever-Hall单元

输出功率噪声

典型值 < 3%，由倍频基准激光决定

倍频腔漏率

< 1E-3 mbar l/s

控制电子单元

配备DTC 110/SVL 以及 PID 110 的 SYS DC 110 12"

预热时间

典型值 < 5 min

激光头尺寸 (高 x 宽 x 深)

216 x 90 x 400 mm³

激光重量

不超过 10 kg

控制单元尺寸

单级19" 机架

控制单元重量

不超过 15 kg

操作电压

直流 100 .. 120 V / 220 .. 240 V，50 .. 60 Hz (自动检测)

功耗

< 50 W

PC 界面

模拟控制

环境温度

15 - 30 °C (操作), 0 - 40 °C (储存及运输)

环境湿度

非冷凝


*使用不同的非线性光学晶体和晶体

**假设种子激光功率
1 W，单频（线宽< 1 MHz), 仅供参考。实际效率很大程度上取决于倍频基准光源，更多信息请联系我们。

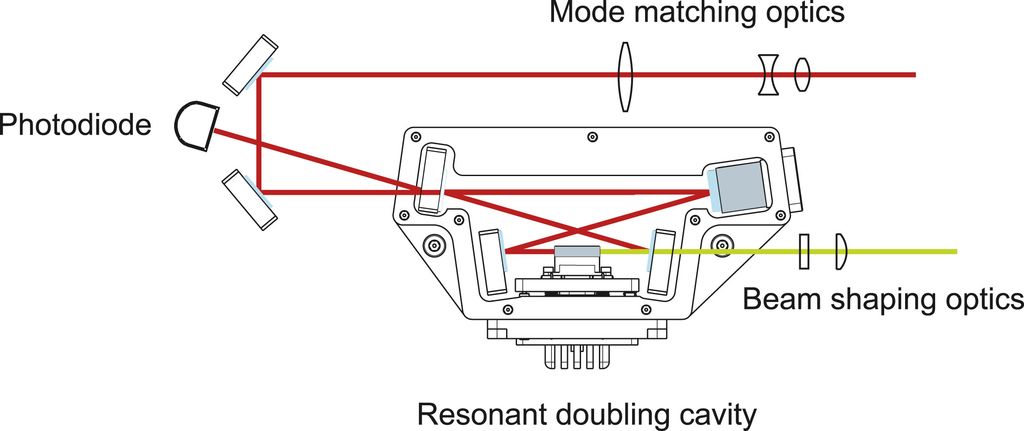

SHG pro: 装置原理图

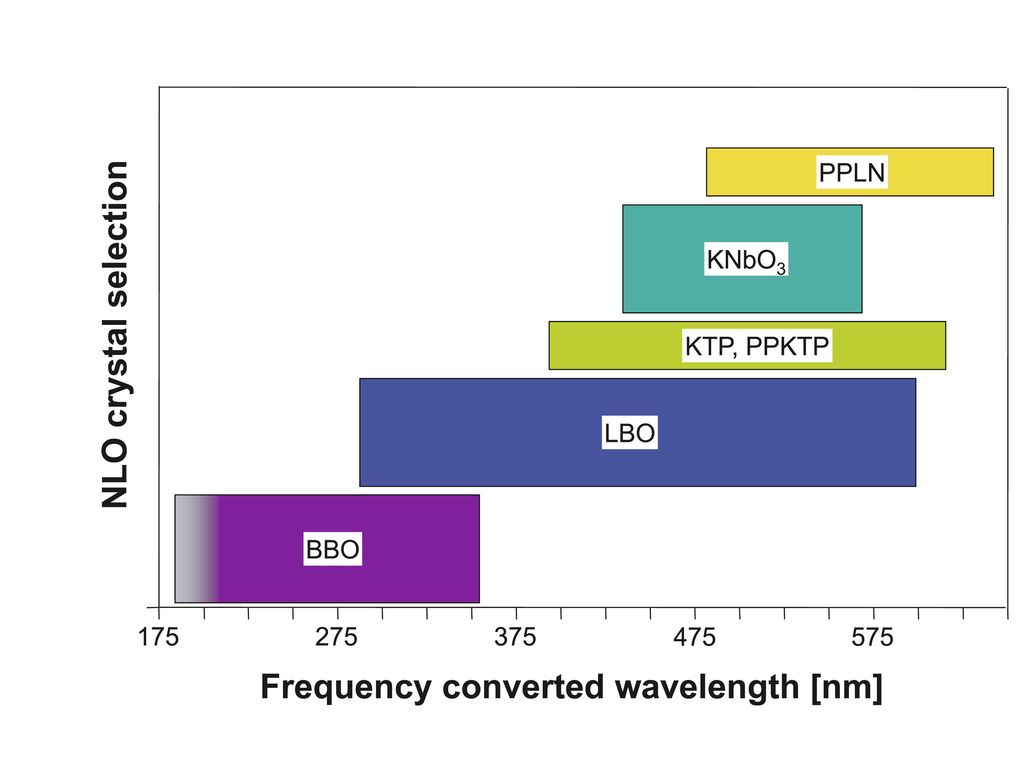

TOPTICA 的各种非线性晶体以及他们的频率转换波长范围。所有晶体均镀有优良抗反膜。


ØFiberDock SHG 输入: 倍频基准光（输入光）光纤耦合 （系统推荐使用）

Ø双压电锁：SHG pro谐振器高带宽稳频机制

ØFiberDock SHG: SHG输出光光纤耦合

ØEOM/SHG pro: 用于误差信号产生的电光调制器（Pound-Drever-Hall 方法）

应用

Ø现有TOPTICA半导体激光倍频

Ø第三方激光倍频(单频激光器，例如：钛蓝宝石，Cr:LiSaF，染料激光，DPSS，半导体激光以及光纤激光等）
