L79/HCS系统可用于半导体组件性能表征，包括:迁移率，电阻率，载流子浓度和霍尔常数。

基本型提供不同形状和温度条件下所需的样品支架。选配低温（液氮）附件结合高温炉（温度可达800°C）可确保涵盖所有应用领域。永磁体和电磁铁可提供高达几特斯拉强度的固定或者可变磁场。

样品支架位于密封的真空测量室，测量室设有进出气体口，可在受控及可变的气氛下进行测量。不同的样品支架可用于从LN2至800℃进行测量。

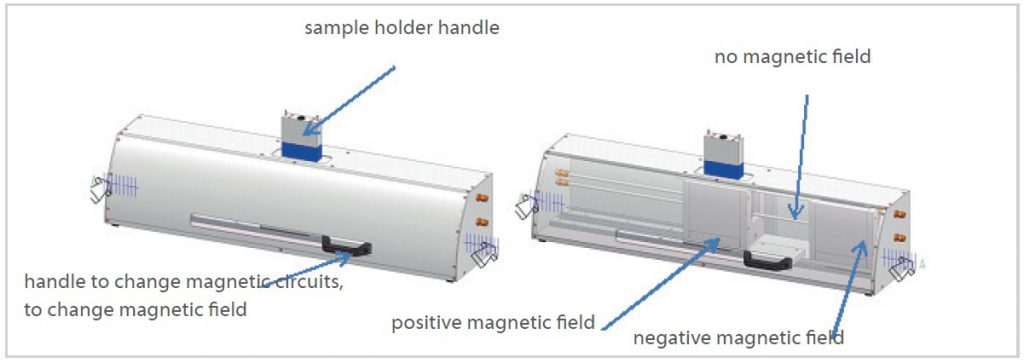

可选的实际磁场强度可以在高达150℃的温度下测量。测量过程中，在滑轨上的两个磁路可以移动组装，可将磁通量从正变为零甚至为负，因此样品无需移动。







产品规格

型号

L79 HCS

温度范围

从LN2 至 800°C （不同配置）

输入电流

5nA 至 125 mA

霍尔张力

1 µV 至 2500 µV

数字分辨率

300 pV

样品几何形状

从 5 x 5 mm 至 25 x 25 mm

高度最大 5 mm

磁场

Basic: 永磁铁，最高0.7 T；磁极直径90 mm
用于双极测量的两个磁铁设置。
Alt.: 电磁铁1 T (可变场)；磁极直径76mm

电源 75A / 40V.
双极测量用电流反向开关

传感器

提供不同的可交换传感器配置

电阻率范围

10-4 至 107 (Ω/cm)

载体密度

107 至 1021 (1/cm3)

迁移率

1 至 107 (cm2/Volt sec)

重复性/准确性


电阻率

± 3% (大多数材料)
± 6% (大多数材料)

霍尔常数

± 5% (大多数材料)

± 6% (大多数材料)

气氛

真空，惰性，氧化，还原
