特点:
1.结构薄,可以安装在狭小位置。
2.利用螺丝拧紧固定块。
3.可用于精度不是很好的场合。
产品参数
| 主体 | 导向轴 | 旋钮 | 进给丝杆 | |||
| 材质 | 表面处理 | 材质 | 硬度 | 表面处理 | 材质 | 材质 |
| AI6063 | 黑色阳极氧化 | GCr15(轴承钢) | HRC56 | 镀硬铬 | 0Cr18Ni9(304)不锈钢 | 0Cr18Ni9(304)不锈钢 |

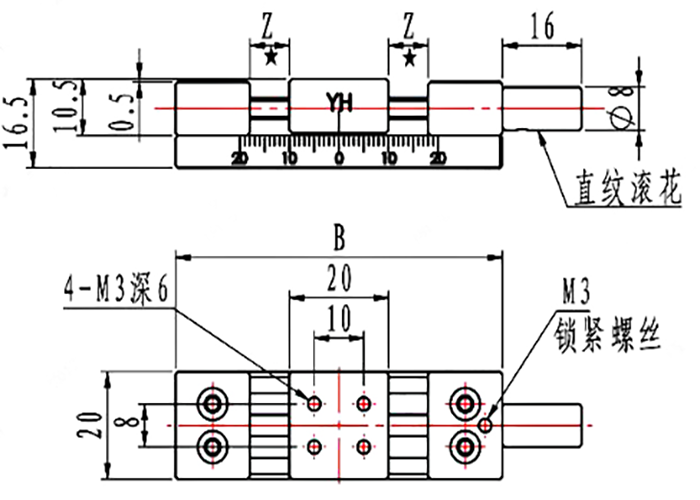

产品型号详情介绍：
| 型号 | 滑台面(mm) | zui大行程(mm) | Z(mm) | B(mm) | 耐负载水平(N) | 自重(g) |
| PT20-16 | 20*20 | 16 | 8 | 66 | 19.6 | 60 |
| PT20-21 | 21 | 10.5 | 71 | 19.6 | 70 |
滑台的固定安装孔尺寸请参照底板尺寸图 1.★:安装在中间位置时尺寸 2.旋钮旋转一圈位移量0.7mm

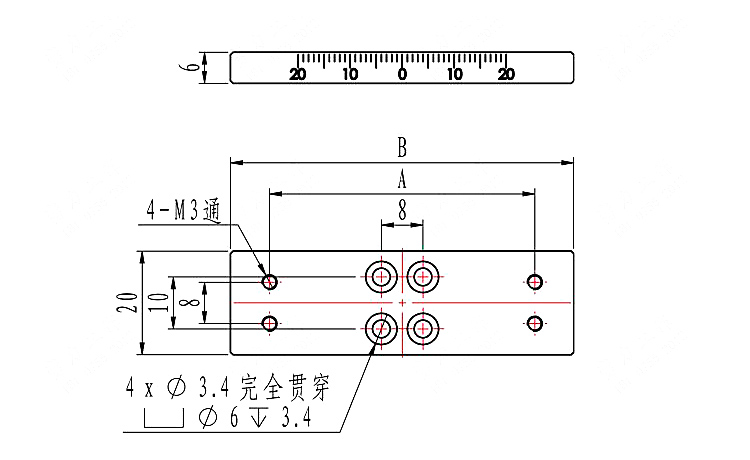

底板参数：
型号 | A(mm) | B(mm) |
PT20-16 | 51 | 56 |
PT20-21 | 66 | 71 |
