精密型电动旋转台（蜗轮蜗杆）



 产品特性：

※标配步进电机，可选配公司的运动控制器可对其实现自动化控制编程

※旋转轴系采用多道工艺精密加工而成，配合精度高，承载大，寿命长

※采用精密研配的蜗轮蜗杆结构，运动舒适，可以正向和反向旋转且空回小

※设计精巧的消空回结构，可调整长期使用造成的空回间隙

※特殊的结构设计保证了旋转台面低的端跳和偏心，使旋转运动更加平稳

※旋台的中心通孔与旋转中心有严格的同轴度要求，旋台的中心孔径有严格的配合公差限制，方便客户做精密定位

※台面外围的刻度圈是激光刻划标尺，标尺可相对台面转动，方便初始定位和读数

※步进电机和蜗杆通过高品质弹性联轴节连接，传动同步，消偏性能好，大大降低了偏心扰动且噪音小。

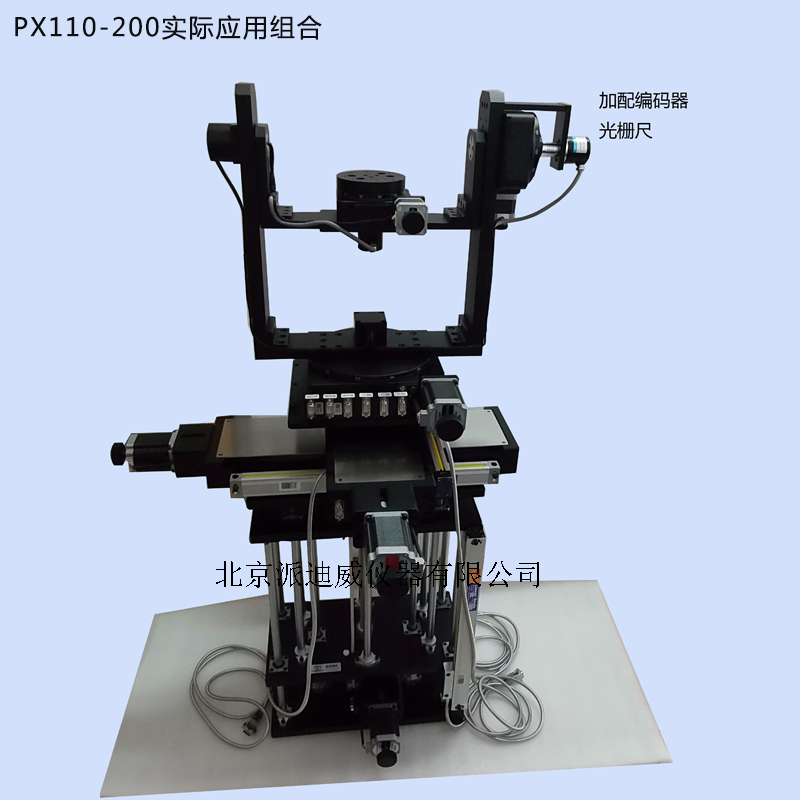

※电动旋转台可平放使用也可立式使用，可与其他种类台子组成多维电动调整台

※可增加限位功能，增加初始零位 ，换装伺服电机，加装旋转编码器，接受产品的改制和定制。

※可换装三相步进电机或换装伺服电机增大旋台的转速和扭矩。

产品参数为电性能参数

产品型号

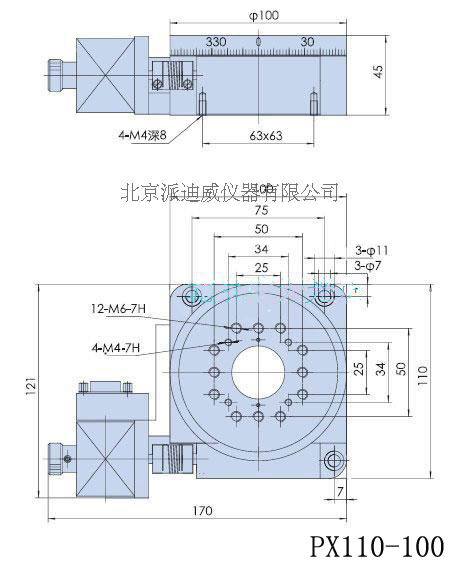

PX110-100

PX110-200

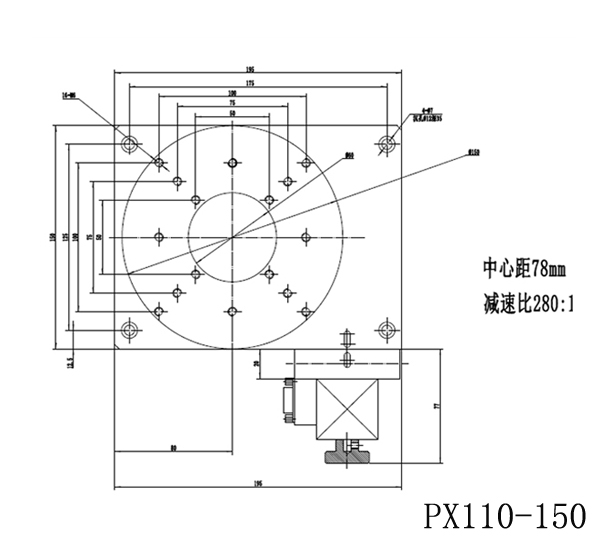

PX110-150

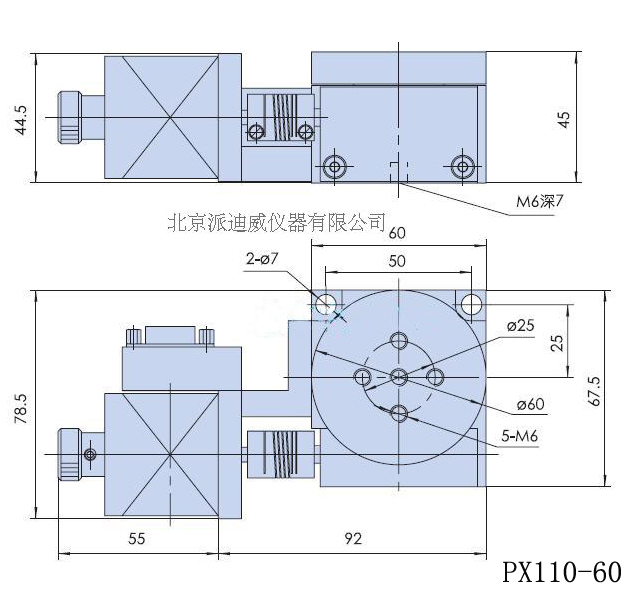

PX110-60

结构描述

角度范围

360°

台面尺寸

φ100mm

φ200mm

φ150mm

Φ60mm

传动比

180 : 1

280:1

90：1

驱动机构

涡轮和蜗杆机构

导轨形式

轴承

步进电机（1.8°）

42BYG

57BYG

57BYG

42BYG

主体材料

铝合金

表面处理

阳极氧化发黑

中心承载

45Kg

55Kg

55kg

30kg

重量

1.7Kg

7.9Kg

7.9kg

1.2kg

精度描述

分辨率

0.01°=36”（无细分）

0.0005°=1.8”（20细分）

0.02°（无细分）

0.001°=3.6”（20细分）

速度

25°/sec

50°/sec

重复定位精度

0.005°=18”

0.005°=18”

对定位精度

0.01°=36“

0.01°=36“

端跳精度

15μ

空回

0.005°=18”

偏心

5μ

20μ

20μ

5μ

丢步

0.005°=18”

0.005°=18”

平行度

80μ

100μ

100μ

80μ


PX110-200的尺寸图
