光学滑轨：PG01-（500-2000）

型号

PG01-500

PG01-1000

PG01-1500

PG01-2000

L

500

1000

1500

2000

A

80

125

120

145

B

40

50

60

60

C

260

300

340

490

N

2

3

4

4

自重

2.85 kg

5.75 kg

8.65 kg

11.5 kg

■特点：
■可将各种调整架组合成同轴的光学系统
■优质铝合金材料制成
■上部燕尾座可以方便精密地与滑轨载物台上的燕尾槽配合，锁紧牢固
■附有标尺，可清楚地表示出各滑轨载物台之间的距离

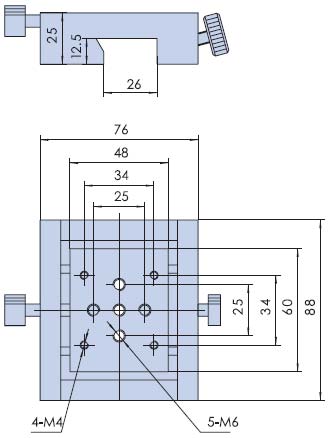

光学滑块：PK01特点及尺寸图：

型号

■特点：
■采用燕尾结构，与PG01系列滑轨配合使用，调整方便，重复性好
■带塑料头的刚性锁紧手轮，锁紧牢固，不伤光具座
■各种宽度的滑动座适合不同距离的需要，滑动座可横向微调

■调整机构为M6x0.25超细牙螺杆驱动，精密线性导轨导向

■弹簧复位，精度高，稳定性好

■自重：0.1k

PK01







光学滑块：PK02特点及尺寸图：

型号

■特点：
■采用燕尾结构，与PG01系列滑轨配合使用，调整方便，重复性好
■带塑料头的刚性锁紧手轮，锁紧牢固，不伤光具座
■各种宽度的滑动座适合不同距离的需要，滑动座可横向微调

■调整机构为M6x0.25超细牙螺杆驱动，精密线性导轨导向

■弹簧复位，精度高，稳定性好

PK02







光学滑块：PK03特点及尺寸图：

型号

■特点：
■采用燕尾结构，与PG01系列滑轨配合使用，调整方便，重复性好
■带塑料头的刚性锁紧手轮，锁紧牢固，不伤光具座
■各种宽度的滑动座适合不同距离的需要，滑动座可横向微调

■调整机构为M6x0.25超细牙螺杆驱动，精密线性导轨导向

■弹簧复位，精度高，稳定性好

■自重：0.35kg

PK03







光学滑块：PK04特点及尺寸图：

型号

■特点：
■采用燕尾结构，与PG01系列滑轨配合使用，调整方便，重复性好
■带塑料头的刚性锁紧手轮，锁紧牢固，不伤光具座
■各种宽度的滑动座适合不同距离的需要，滑动座可横向微调

■调整机构为M6x0.25超细牙螺杆驱动，精密线性导轨导向

■弹簧复位，精度高，稳定性好

■自重：0.4kg

PK04
