PG207-（12.7-76.2）反射分光镜架（单开）

■特点：
■M6x0.25细牙螺杆调整（配铜螺母）
■碟形弹簧复位，复位力可调，从零到刚性
■三点聚四氟乙烯支撑，保护镜片
■两个方向安装孔，适合不同光路方向

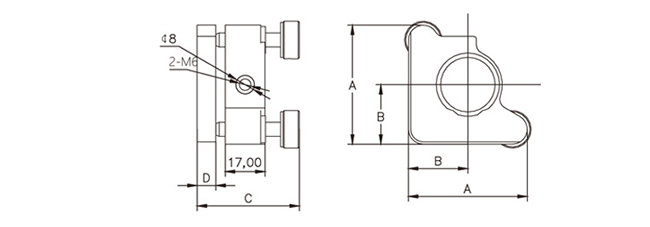

产品参数：

型号

A(mm)

B(mm)

C(mm)

D(mm)

PG207-12.7

30

15

35.5

7

PG207-20

50.8

25.4

45

10

PG207-25.4

50.8

25.4

5

10

PG207-30

50.8

25.4

45

10

PG207-38.1

60

30

45

10

PG207-50.8

76

38

45

10

PG207-76.2

100

50

49.5

14.5

产品型号

夹持直径mm

Z大夹持厚度mm

中心高度mm

螺距mm

调整范围

自重kg

PG207-12.7

12.7

6

15

0.25

±4°

0.04

PG207-20

20

8

25.4

0.25

±4°

0.12

PG207-25.4

25.4

8

25.4

0.25

±4°

0.11

PG207-30

30

8

25.4

0.25

±4°

0.15

PG207-38.1

38.1

8

30

0.25

±3°

0.16

PG207-50.8

50.8

8

38

0.25

±2°

0.2

PG207-76.2

76.2

13

50

0.25

±2°

0.3

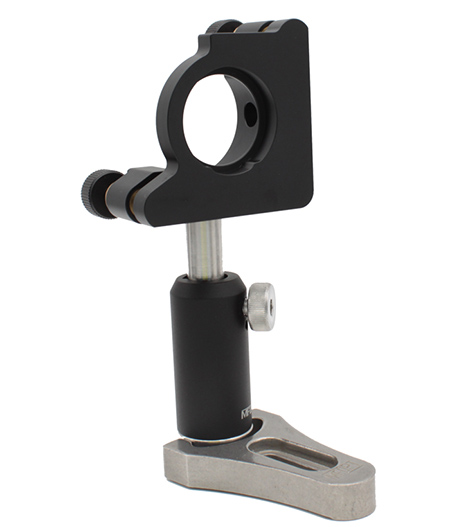

产品使用图：
