德国PCO公司公司专业生产高速相机，超高速相机和高性能相机的公司。  pco.dimax系列的高速相机是一个高灵敏度的高速相机，我们为了让相机能感受到更弱的光，我们提供一个双阶像增强器安装在相机前面，使相机具备ns纳秒级的曝光时间，能捕捉到更弱的光，与具备探测单光子水平的能力。像增强光谱响应范围UV到NIR,可适合光谱检测。

系统参数：

 像增强器：

§ 使用混合双阶像增强器. 增益弱光信号水平达到100.000 次；

§  第一阶像增强器 Gen 2或 Gen 3 提供非常高可调增益设置. 第二阶像增强器 Gen 1 booster, 提供特别高的输出亮度，适合高速成像使用 ;

§  一个内置的延迟镜连接相机与像增强器。按照图像芯片的不同使用不同的延迟镜;与高速相机结合一起操作，高速度是 300.000 帧/秒  (2.5 MHz in burst mode);

§  提供多种的像增强器选择 ; 25mm 输出图像直径，匹配高速相机芯片尺寸；

§  提供标准的C-mount或 F-mount 输入和输出;

§  像增强器直径：18 mm, 25 mm ;

§  像增强器控制：TTL Gating input, manual Gain control

§  S: 标准数字界面, USB  D: 数字延迟信号发生器r, Low Jitter

§  延迟镜: 1:1, 2:1 ;

§  接口: F-mount 或 C-mount ;

§  门脉冲频率 (kHz) DC –300 kHz ;

§  触发： TTL, switch, rising or falling edge；

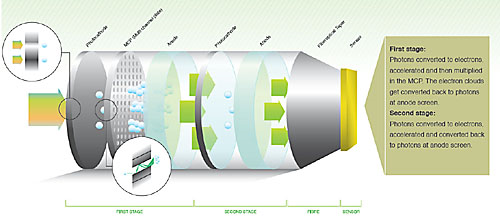

 双阶像增强器示意图




 相机参数 ：

相机分辨率可选从130万像素---400万像素 ；

相机拍摄速度可选从500帧/秒---180,000帧/秒；

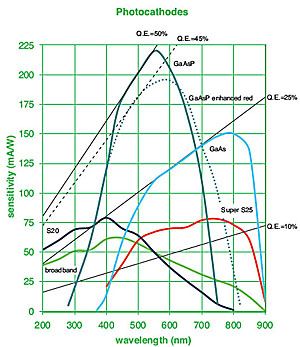

 光电阴极材料量子效率图：


应用范围：

显微镜动态成像、时间分辨成像、流体可视化、燃烧试验研究、 粒子成像分析PIV、等离子体物理、其他科学高速弱光水平成像、荧光漂白后恢复（FRAP）、微流体、 激光诱导荧光（LIF）、其他工业或科学弱光级应用高速成像。

应用案例：


说明:从煤气喷灯拍摄记录蓝色的气体火焰是很困难的 。火焰的光照强度比较弱，要能够看到所有的详细信息，特别是使用近摄镜头，您需要使用很短的的曝光时间才能拍摄清楚。

   图1a.表示：使用一个1000 帧/秒的高速相机 ，曝光时间是1毫秒来进行拍摄记录成像。 因为火焰的光照度比较暗，所以需要增加相机的曝光时间，以增加相机的灵敏度， 但是我们要知道假如增加曝光时间，图像就会模糊，使用较短的曝光时间，可以防止运动模糊。

   图1b.表示 通过使用高速快门的像增强器，相机拍摄帧率是2000帧/秒，曝光时间是15μs （使用门控） 。使它能够捕获火焰的细节部分，利用很短的曝光时间，又可以满足图像清晰度，解决弱光运动图像拍摄模糊的问题

 图像2. 显示的是燃油喷射发动机的燃烧循环 ， 我们使用像增强器高速相机拍摄，帧率是22.000 fps。
