▪       平台内部填充阻尼材料，可消除表面共振

▪       由无磁304不锈钢板或铝合金板制成

▪       良好的刚度，负载时变形小

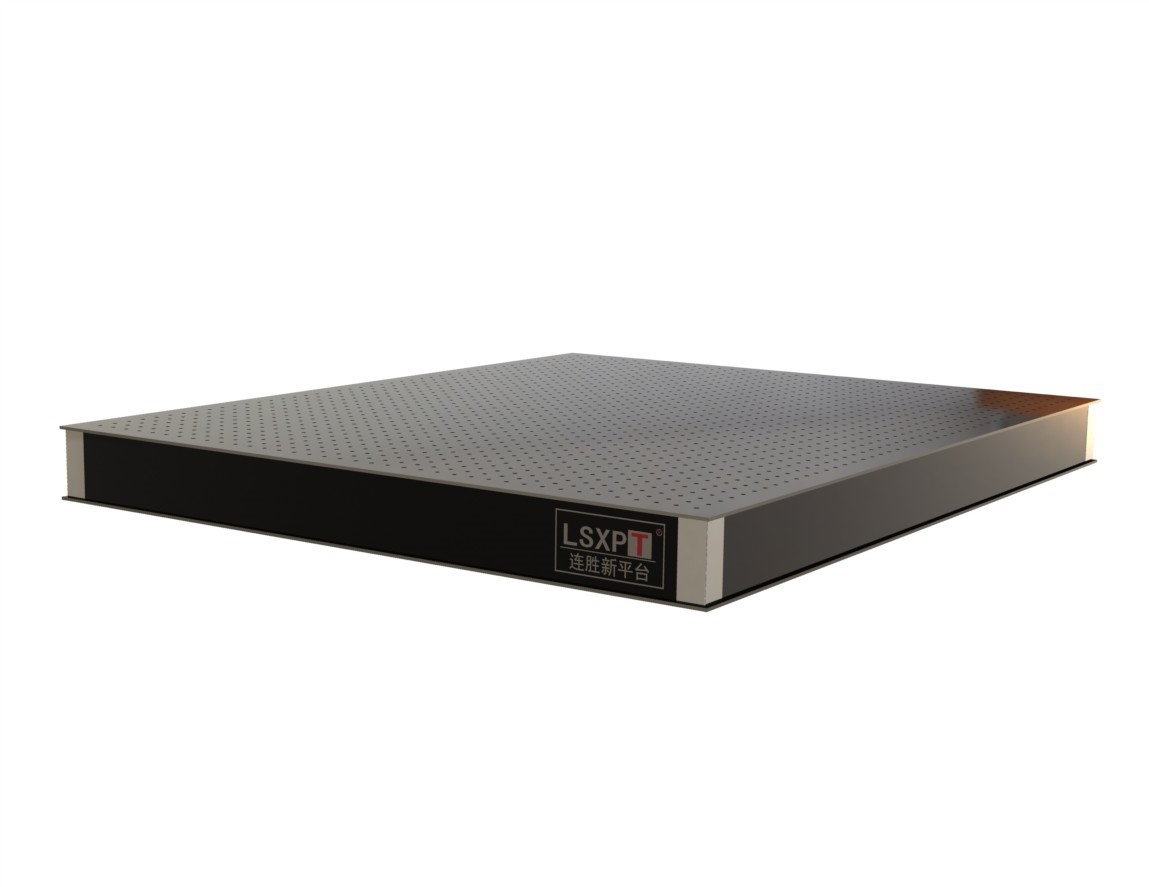

       无磁隔振平台台板，作为于光学实验、医学实验、精密仪器生产检测、航天航空实验等的载体，因其具有振动隔离层，能提高实验的精度、提供坚固安装平台的作用，其结构为网状焊接式结构，包括上下面板、隔离杯和中等碳钢板；便于实验附件的固定安装，面板采用无磁不锈钢（304）保证表面不会生锈，同时保证了实验室清洁度；隔离杯采用的是拉伸铝冲压成型，可防止噪音在内部产生震荡给实验造成误差同时能防尘、防水、防止小物品坠落到平台内部，便于清理；内部网格板机械强度高，稳定可靠，外部贴铝塑板、周边不锈钢包角，突显整体美观性。



性能指标：

台板厚度因数、最小至最大厚度	50 、100mm-400mm
工作面板材料、厚度	304无磁不锈钢 、面板6～12mm
内部结构	网格状，米字或井字内芯
阻尼	内置阻尼材料
布孔	公制M6 25mm×25mm & 50mm×50mm等间距阵列 边距50mm
台板平面度	≤0.1mm/m²
台板粗糙度	≤1.6μm，表面亚光处理
变形量	2µm/m²



MOT-W系列

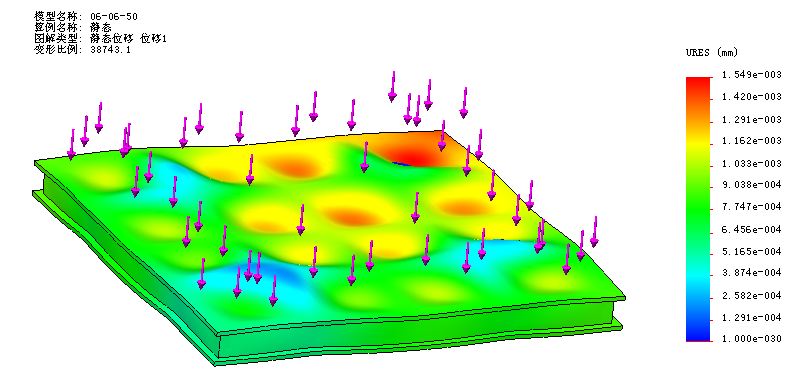

例：长×宽×厚：600mm×600mm×50mm平台  均载100kg的强度分析:



平台编号：



例如： MOT-W-024012-G-300代表配有无磁台板长度2.4m、宽度1.2m，后面加G，代表非标准产品厚度300mm。



标准尺寸：

台板规格	台板尺寸（mm）	厚度（mm）	孔距（mm）	孔径	边距（mm）
0060045	600×450	50	25×25	M6	50×50
006006	600×600	50	25×25	M6	50×50
009006	900×600	80	25×25	M6	50×50
00750075	750×750	80	25×25	M6	50×50
010008	1000×800	100	25×25	M6	50×50
009009	900×900	80	25×25	M6	50×50
012009	1200×900	100	25×25	M6	50×50
015009	1500×900	150	25×25	M6	50×50
015010	1500×1000	150	25×25	M6	50×50
018010	1800×1000	150	25×25	M6	50×50
020010	2000×1000	150	25×25	M6	50×50
012012	1200×1200	100	25×25	M6	50×50
015012	1500×1200	150	25×25	M6	50×50
018012	1800×1200	200	25×25	M6	50×50
020012	2000×1200	200	25×25	M6	50×50
024012	2400×1200	200	25×25	M6	50×50
030012	3000×1200	250	25×25	M6	50×50
035012	3500×1200	250	25×25	M6	50×50
040012	4000×1200	300	50×50	M6	50×50
050012	5000×1200	350	50×50	M6	50×50
060012	6000×1200	350	50×50	M6	50×50
015015	1500×1500	200	25×25	M6	50×50
018015	1800×1500	200	25×25	M6	50×50
020015	2000×1500	200	25×25	M6	50×50
024015	2400×1500	200	25×25	M6	50×50
030015	3000×1500	250	25×25	M6	50×50
035015	3500×1500	300	25×25	M6	50×50
040015	4000×1500	300	50×50	M6	50×50
050015	5000×1500	350	50×50	M6	50×50
060015	6000×1500	400	50×50	M6	50×50
024018	2400×1800	250	25×25	M6	50×50
030018	3000×1800	250	25×25	M6	50×50
035018	3500×1800	300	25×25	M6	50×50
040018	4000×1800	300	50×50	M6	50×50
050018	5000×1800	350	50×50	M6	50×50
060018	6000×1800	400	50×50	M6	50×50
030020	3000×2000	300	25×25	M6	50×50
035020	3500×2000	300	25×25	M6	50×50
040020	4000×2000	350	50×50	M6	50×50
050020	5000×2000	350	50×50	M6	50×50
060020	6000×2000	400	50×50	M6	50×50
