▪       外置调节阻尼器，可根据现场环境设定阻尼，降低共振风险

▪       超薄气囊，降低自身刚度对系统固有频率的影响

▪       高精密气动控制系统，灵敏、快速、安全、稳定

▪       自动调平,承载能力大

▪       可选择配套安装脚轮

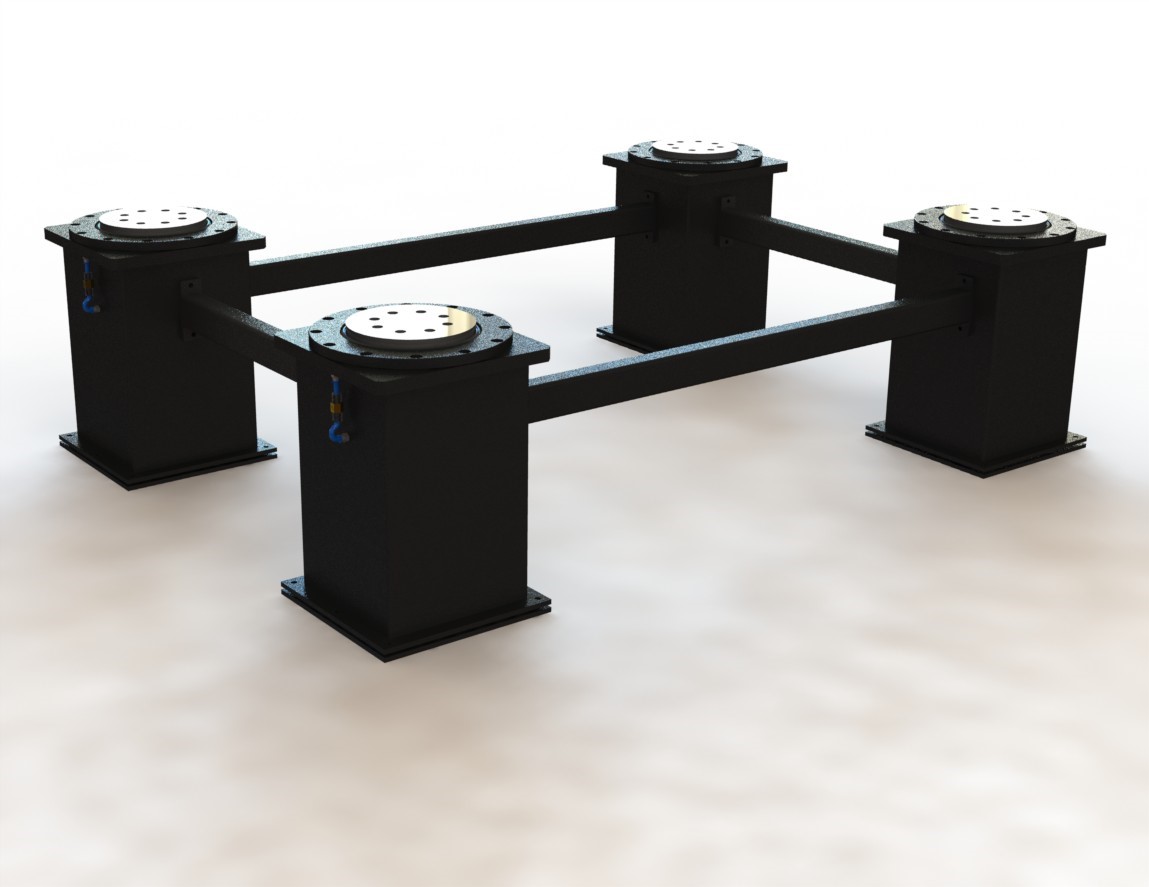

       隔振支撑采用超薄复合材料气囊、带附加扩散口的多小孔准层流阻尼技术，隔振性能良好,系统稳定。自动水平，自动充气，关键气动执行元件均采用德国FEST0产品，静音空气压缩机气源、噪声低。 对有微振动能量的设备配备的隔振器；能安装此种隔振器的设备自身振动能量要低，可水平向慢速移动的条件下使用；隔振器的特点：阻尼大、振动衰减周期很短。



应用领域：

       显微镜、医疗生物

       光路测试、光学测量

       激光扫描、激光干涉

       光谱实验、精密检测

       集成电子、光栅刻录机

       三坐标机等检测设备

       对振动要求非常高的仪器设备

性能指标：

固有频率	垂直：1.0～2.5Hz    水平：1.5～3.0Hz
隔振效率	垂直：5Hz时：80～86% ；10Hz时：84～92% 水平：5Hz时：76～84% ；10Hz时：82～90%
隔振方式	空气弹簧
调平方式	自动调平
阻尼方式	多小孔空气阻尼
工作压力	0.2～0.4MPa
重复定位精度	±0.1mm
调节高度	±10mm
恢复时间	＜2s
脚轮	可选择安装脚轮

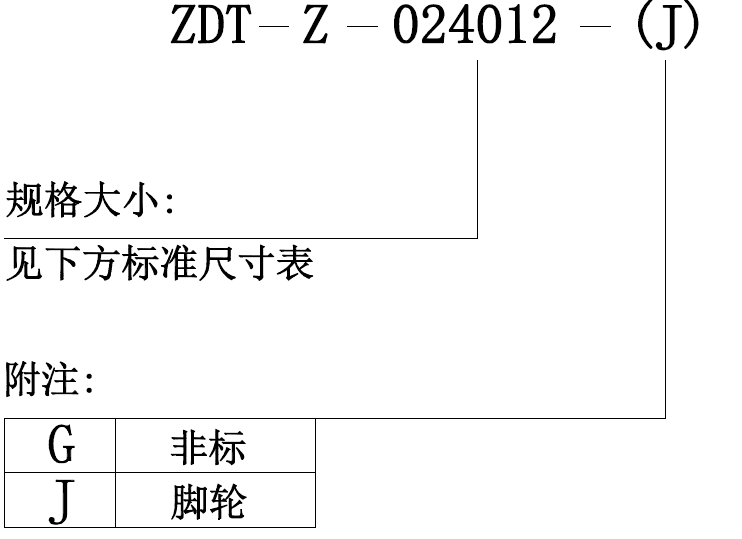

平台编号：





例如：ZDT-B-024012-J代表配有摆杆气浮隔振器用于2.4m×1.2m的台板下；在后面加J，代表产品加脚轮。

注：隔振器总高度不能小于0.4m！

标准规格：

型号	垂直固有频率	水平固有频率	载荷	形状
ZDT-Z200	1.5～2.5Hz	1.8～3.0Hz	300～500kg/只	方形



标准尺寸：

规格	配用台板尺寸（mm）	隔振器形状尺寸	隔振器数量	高度（mm）
010008	1000×800	□200	4	700
012009	1200×900	□200	4	700
015009	1500×900	□200	4	650
015010	1500×1000	□200	4	650
018010	1800×1000	□200	4	650
020010	2000×1000	□200	4	650
012012	1200×1200	□200	4	700
015012	1500×1200	□200	4	650
018012	1800×1200	□200	4	600
020012	2000×1200	□200	4	600
024012	2400×1200	□200	4	600
030012	3000×1200	□200	6	550
035012	3500×1200	□200	6	550
015015	1500×1500	□200	4	600
018015	1800×1500	□200	4	600
020015	2000×1500	□200	4	600
024015	2400×1500	□200	4	600
030015	3000×1500	□200	6	550
035015	3500×1500	□200	6	500
