▪       有效隔离中高频振动，水平隔振效果好

▪       结构稳定性高，对环境约束性低，应用广泛

▪       恢复周期短，阻尼大，共振相对会降低

▪       安装便利，后期维护工作少

▪       可选择配套安装脚轮

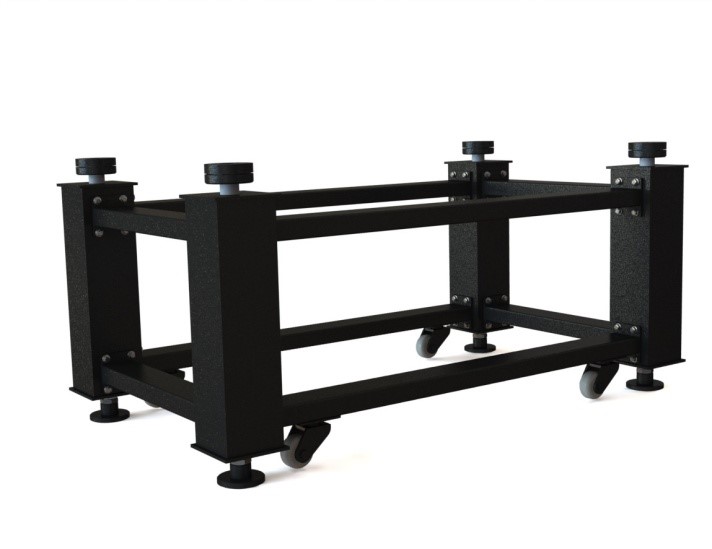

此隔振器采用了多种组合橡胶结构，在隔振器内筒安装橡胶垫而形成。它能依靠自身的特性来有效降低中高频率的振动能量，对环境振动进行隔离；通过升降调节座可精确调节高度以及水平。



应用领域：

显微镜、医疗生物

光路测试、光学制造

对振动要求较低的仪器设备

性能指标：

固有频率	垂直：12.0～6.5Hz    水平：8.5～3.0Hz
隔振方式	隔振橡胶
阻尼方式	固态橡胶阻尼
阻尼比	0.05～0.2
载荷	POT-P120：180kg/只； POT-P200：700kg/只; POT-P245：800kg/只;
调节高度	±10mm
恢复时间	＜5s
脚轮	可选择安装脚轮

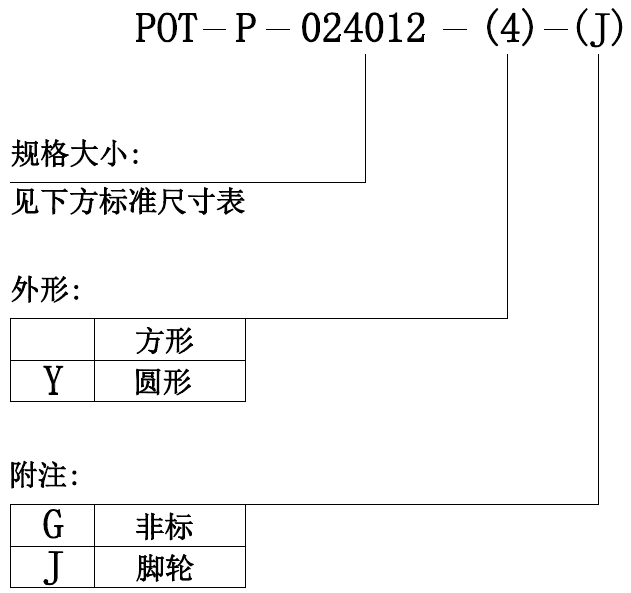

平台编号：





例如： POT-P-024012-Y-J代表配有固态橡胶隔振器配用于2.4m×1.2m的台板下，后面加4，代表方形隔振器，数量4件；再后面加J，代表产品加脚轮。

注：隔振器总高度不能小于0.2m！

圆形隔振器不带连杆系统！



标准规格：

型号	垂直固有频率（Hz）	水平固有频率（Hz）	形状
POT-P120	6.5～12.0Hz	3.0～8.0Hz	方形
POT-P200	6.5～12.0Hz	3.0～8.0Hz	方形

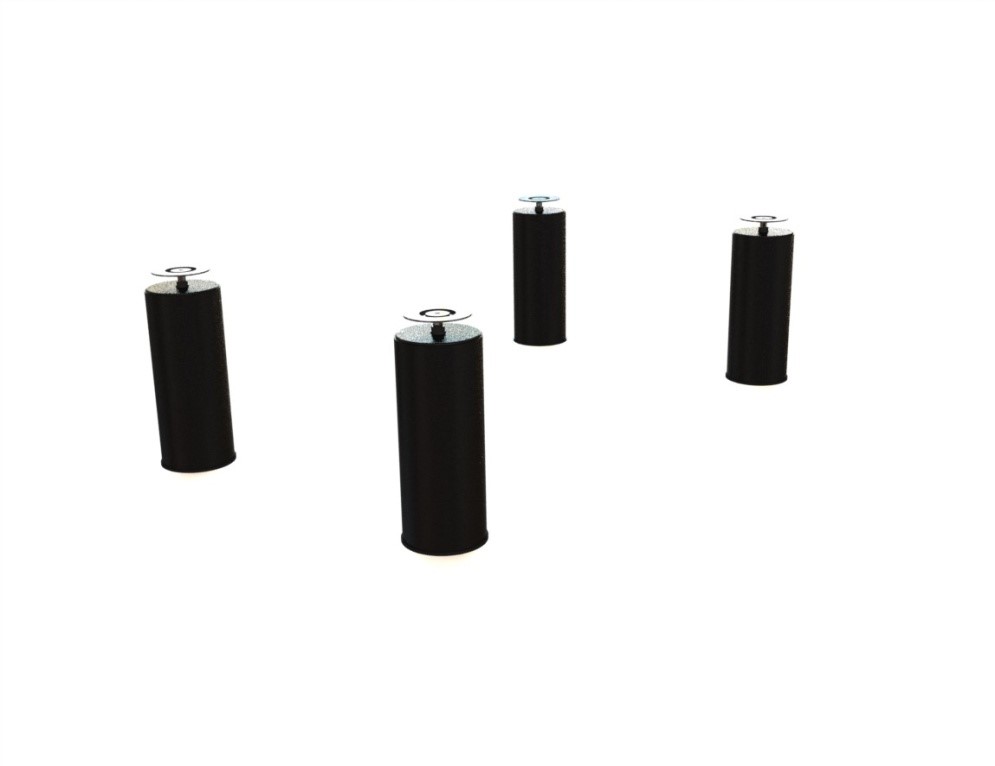

POT-P245	6.5～12.0Hz	3.0～8.0Hz	圆形



标准尺寸：

规格	配用台板尺寸（mm）	隔振器外形	隔振器数量	高度（mm）
009006	900×600	□120	4	720
010008	1000×800	□120	4	700
012009	1200×900	□120	4	700
015009	1500×900	□120	4	650
015010	1500×1000	□120	4	650
018010	1800×1000	□200	4	650
020010	2000×1000	□200	4	650
012012	1200×1200	□120	4	700
015012	1500×1200	□120	4	650
018012	1800×1200	□200	4	600
020012	2000×1200	□200	4	600
024012	2400×1200	□200	4	600
030012	3000×1200	□200	4	550
035012	3500×1200	○245	6	550
040012	4000×1200	○245	6	500
050012	5000×1200	○245	8	450
060012	6000×1200	○245	10	450
015015	1500×1500	□200	4	600
018015	1800×1500	□200	4	600
020015	2000×1500	□200	4	600
024015	2400×1500	□200	4	600
030015	3000×1500	□200	4	550
035015	3500×1500	○245	6	500
040015	4000×1500	○245	6	500
050015	5000×1500	○245	8	450
060015	6000×1500	○245	10	400
024018	2400×1800	□200	4	550
030018	3000×1800	□200	4	550
035018	3500×1800	○245	6	500
040018	4000×1800	○245	6	500
050018	5000×1800	○245	8	450
060018	6000×1800	○245	10	400
030020	3000×2000	○245	4	500
035020	3500×2000	○245	6	500
040020	4000×2000	○245	6	450
050020	5000×2000	○245	8	450
060020	6000×2000	○245	10	400
