高效

得益于不错的基准机床动态性（动态级别 3），相比市面上细分领域的同类产品，拥有出色的性能。

较少的非加工时间

旋转加工台实现短旋转时间。组合经优化的驶近与驶离移动，可实现短暂的非生产性时间。

出色耐用性

新款机床基于热成型领域三维机床的众多安装基础经验。

多样化功能

凭借 X-Blast Technology 或 ObserveLine Comfort & Professional 等功能优化生产流程

占地面积小

TruLaser Cell 5030 HFE 不仅结构紧凑，而且特别易于操作并且符合人体工程学。旋转加工台从正面及侧面均易于接近。其中可灵活配置机器布局，以便按照个人要求规划厂房布局。

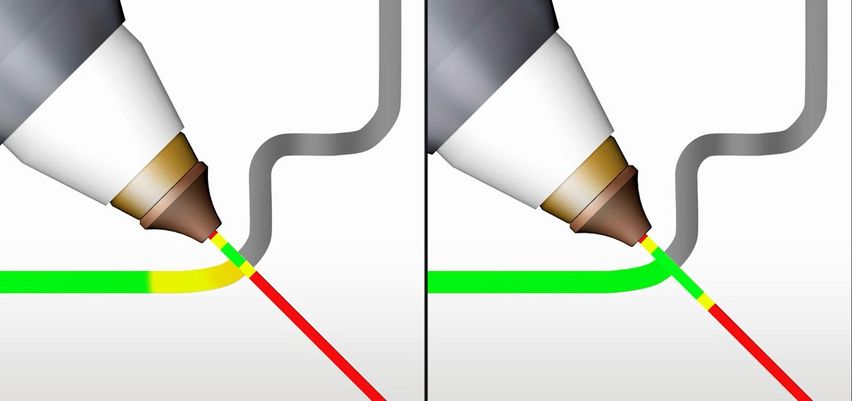

X-Blast Nozzle 切割喷嘴

X-Blast Nozzle Technology

相较于传统喷嘴，X-Blast Nozzle 切割喷嘴具有双倍高带宽。因此可加大喷嘴的工作距离——显著减少喷嘴碰撞。此外，还能改进流程稳定性，从而提升部件质量。

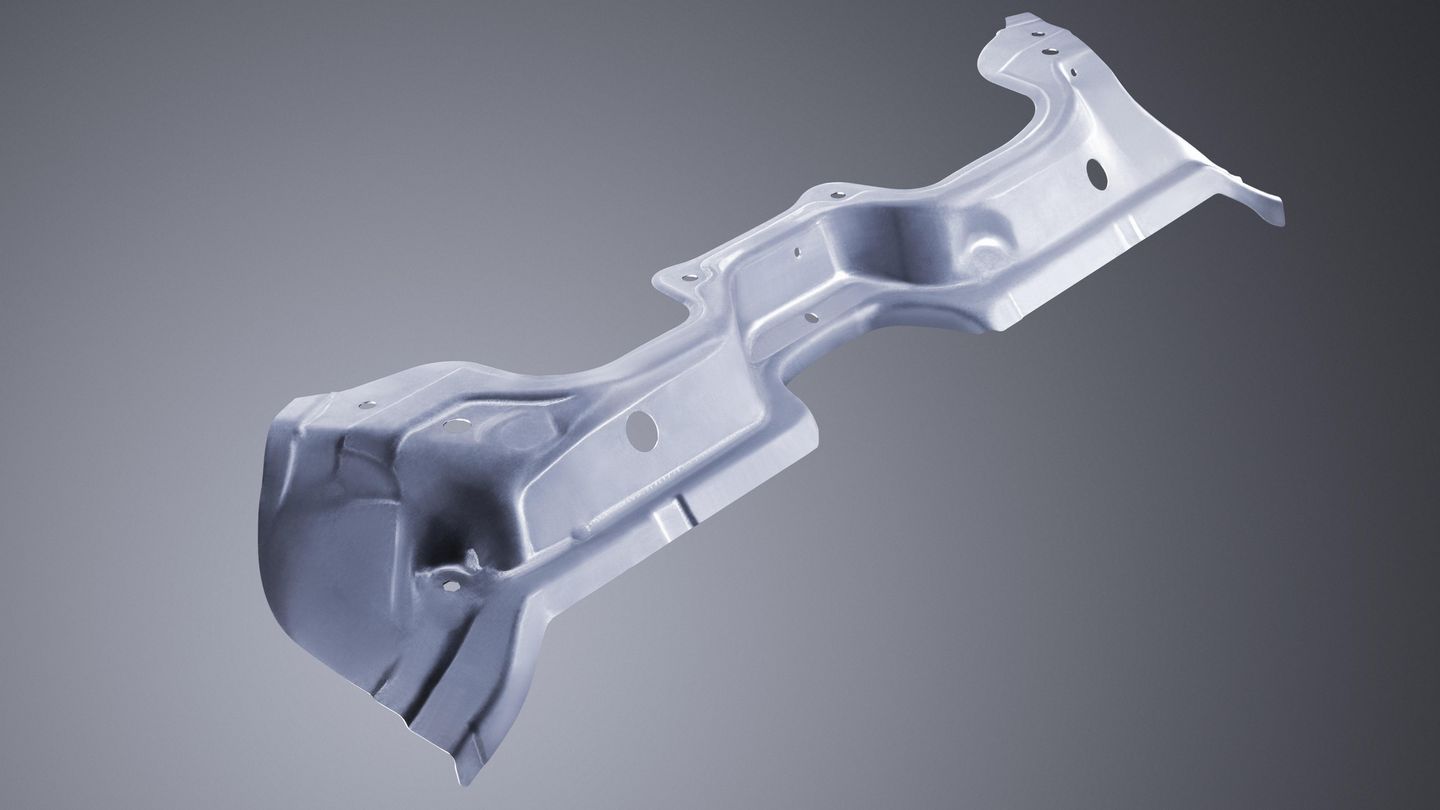

使用 TruLaser Cell 8030 激光切割的车架围板

激光切割的热成型车架围板

使用 TruLaser Cell 5030 HFE 加工大批量零件，初始投资低。另外，数控编程在部件几何形状方面提供更好的灵活性。

通快 3D 激光焊接应用 TruLasr Cell B 柱

激光切割的 B 柱

TruLaser Cell 5030 HFE 可靠切割立体部件，例如汽车所用的 B 柱。与传统工艺相比，使用激光加工热成型部件明显更为经济。此外，借助灵活的激光工具可使部件轻松适应新要求，并可随后加装。

TruLaser Cell 5030 热成型版本
轴移动范围
轴的最多数量	5
X 轴移动范围	3300 mm
Y 轴移动范围	1500 mm
Z 轴移动范围	600 mm
B 轴移动范围	± 135 °
C 轴移动范围	n x 360 °
最大工件尺寸
最大工件重量，在 X 轴上	2840 mm
最大工件重量，在 Y 轴上	1040 mm
最大工件重量，在 Z 轴上	370 mm
最大轴速度
沿 X 轴平行的最大轴速	60 m/min
沿 Y 轴平行的最大轴速	60 m/min
沿 Z 轴平行的最大轴速	60 m/min
最大同步轴速	104 m/min
B 轴的最大轴速	60 1/分钟
C 轴的最大轴速	60 1/分钟
最大轴加速度
沿 X 轴平行的最大轴加速度	6.5 m/s2
沿 Y 轴平行的最大轴加速度	6.5 m/s2
沿 Z 轴平行的最大轴加速度	6.5 m/s2
最大同步轴加速度	12.1 m/s2
B 轴的最大轴加速度	200 rad/s2
C 轴的最大轴加速度	100 rad/s2
定位精度
线性轴的定位精度 (X、Y、Z)	0.08 mm
旋转轴的定位精度 (B)	0.015 °
激光器
最大激光功率	3000 W - 4000 W
旋转变换器的自动化装置
每页的最大负载	300 kg
工站	2
主要的整个非主要生产时间	4.8 s
主要旋转时间	2.5 s
转盘直径	4000 mm
工作高度	700 mm

ObserveLine Comfort

不同原因可能导致切割碎屑残留在成品上。利用光学测量法 ObserveLine Comfort 快速识别这一缺陷，因为该选配可检查所有轮廓是否完整修边——比市场上的同类系统快两倍。相比于通过自动调高器测量，ObserveLine Comfort 具有多项优势。该方法不仅缩短了测量时间，还能测量较小孔径和斜立的冲切废屑。
