可用于众多应用
TruPunch 1000 Prime Edition 能够驾驭 TRUMPF 冲床的所有相关应用。
操作简便
直观的控制系统实现简单或复杂零件的立即生产。
多样化模具
TRUMPF 提供品质一流的冲压模具，如 MultiTool 多子模或分离模具 MultiShear 复式剪切器。
使用适合每种应用的模具灵活生产，例如折弯边、杯形件、滚台阶等。

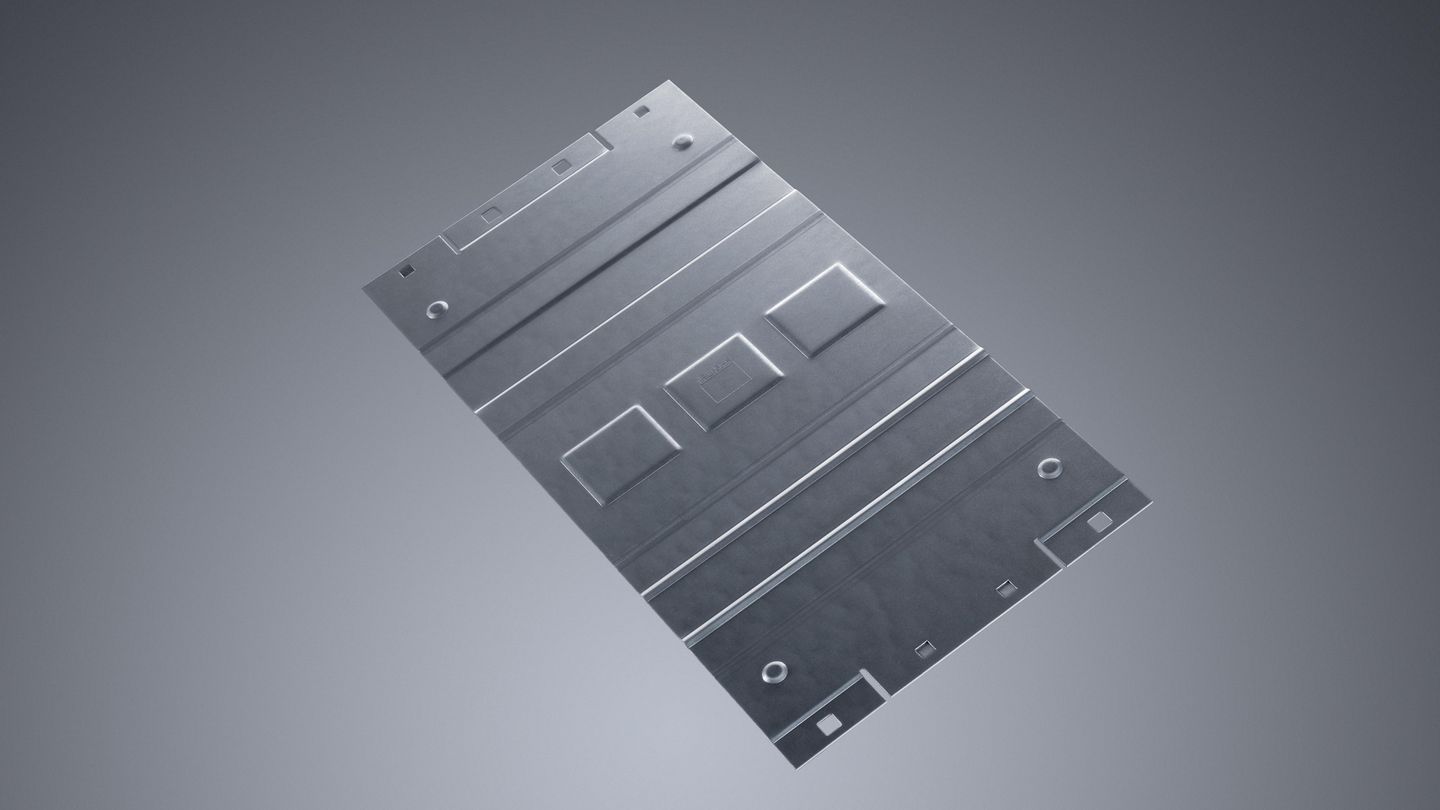

可将以下模具用于该部件：阶梯成型模具、压钩模具、矩形杯与圆形杯模具、滚台阶模具和滚压夹送模具。

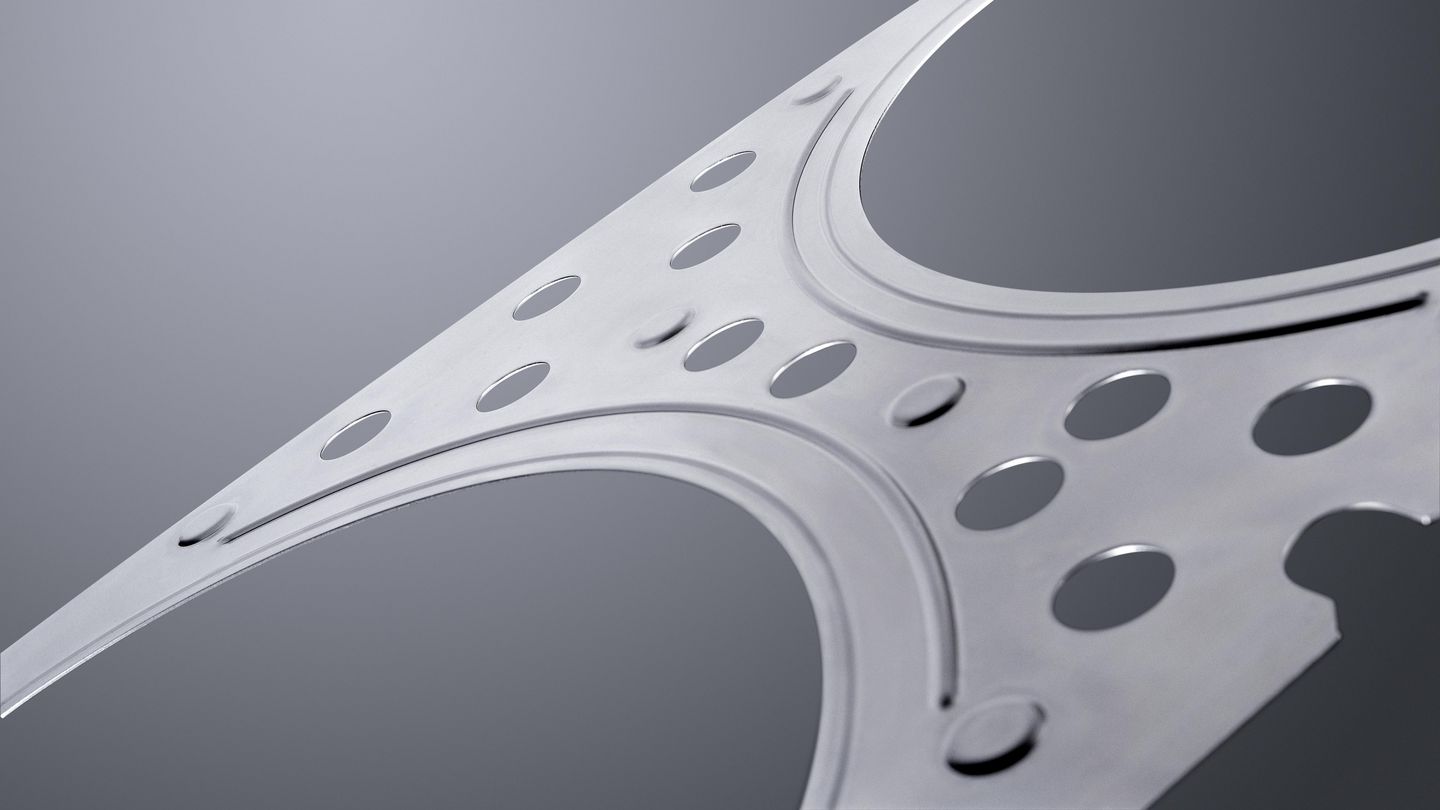

凭借全球最广泛的模具选择，机床提供极高的加工灵活性。可将下列模具用于该工件：滚筋模具、MultiCut 模具、杯形件模具和滚台阶模具。
TruPunch 1000 Prime Edition 的优点是加工灵活性高：除单纯的冲压外，还可将其用于螺纹成形、制造翻孔和折弯压板。无需再定位，一次夹紧即可加工中等规格板材。即使是小批量订单，也能经济、快速和灵活地生产。
可用于众多应用
TruPunch 1000 Prime Edition 能够驾驭 TRUMPF 冲床的所有相关应用。
操作简便
直观的控制系统实现简单或复杂零件的立即生产。
多样化模具
TRUMPF 提供品质一流的冲压模具，如 MultiTool 多子模或分离模具 MultiShear 复式剪切器。
使用适合每种应用的模具灵活生产，例如折弯边、杯形件、滚台阶等。
可将以下模具用于该部件：阶梯成型模具、压钩模具、矩形杯与圆形杯模具、滚台阶模具和滚压夹送模具。
凭借全球最广泛的模具选择，机床提供极高的加工灵活性。可将下列模具用于该工件：滚筋模具、MultiCut 模具、杯形件模具和滚台阶模具。
TruPunch 1000 Prime Edition Mittelformat | |
|---|---|
| 尺寸 | |
| 宽度 | 6550 mm 1 |
| 深度 | 7144 mm 1 |
| 高度 | 2155 mm 1 |
| 最大冲程速率 | |
| 冲压 (E = 1 MM) | 600 1/分钟 |
| 刻印 | 1300 1/分钟 |
| 工作区域 | |
| X 轴冲压运行 | 2500 mm |
| Y 轴冲压运行 | 1250 mm |
| 最大板材厚度 | 6.4 mm |
| 最大工件重量 | 150 kg |
| 最大冲压力 | 165 kN |
| 刀具/模具 | |
| 多子模的模具更换时间 | 2.4 s |
| 模具/夹钳数量 | 18 件 / 2 件 |
| 零件抛出 | |
| 最大工件尺寸，冲压零件滑道 | 180 mm x 180 mm |
| 最大零件尺寸，冲压零件滑道（带推移台） | 180 mm x 500 mm |
| 最大零件尺寸，冲压固定滑道（带推移台） | 460 mm x 500 mm |
| 消耗量 | |
| 自动关断装置激活时的平均功率消耗 | 0.3 kW |
| 生产中的平均功率消耗 | 4.3 kW |
TruPunch 1000 Prime Edition 为您提供最佳零件质量与卓越效率的保障：共用切边减少了下脚料，实现对材料的充分利用。
工作台装备
可选择滚珠台或毛刷台来轻柔地搬运材料。
零件输送带
通过零件输送带在保证流程安全的情况下将冲压件导出。
坯料加工增值包
使用坯料加工包也能在保证流程安全的情况下轻松加工坯料。主要通过第二个定位销和额外夹钳来实现。
按需驱动
由于采用按需驱动 (On-Demand-Drive)，冲头液压系统始终以最佳水平工作。这样可降低非生产时间内的噪声排放并减少整套系统的液压负载。
无残料
TRUMPF 是全球首家提供无残料加工冲床的制造商。这项创新工艺既节省了材料，又增加了流程安全性。
