加快生产
后挡料系统和动态驱动设计使 TruBend Cell 7000 成为世界上最快的小型零件折弯单元。
小型件专家
更加高效地生产尺寸达 500x380 mm 的小型零件。
自动生产
输送系统实现灵活堆放成品。
角度精确
从第一个零件起的成品件——归功于 ACB。
轻松换模
ToolMaster Bend 自动装备。
优化物流
LoadMaster Bend 能快速、安全并在生产期间同时上料。
模具夹具
分离式模具夹紧装置便于最佳使用夹钳，省去耗时的重新抓取。
精确传送至 BendMaster
LoadMaster Bend 集成的板材传感器对印刷电路板进行光学测量，确保其位置准确地传送至 BendMaster。

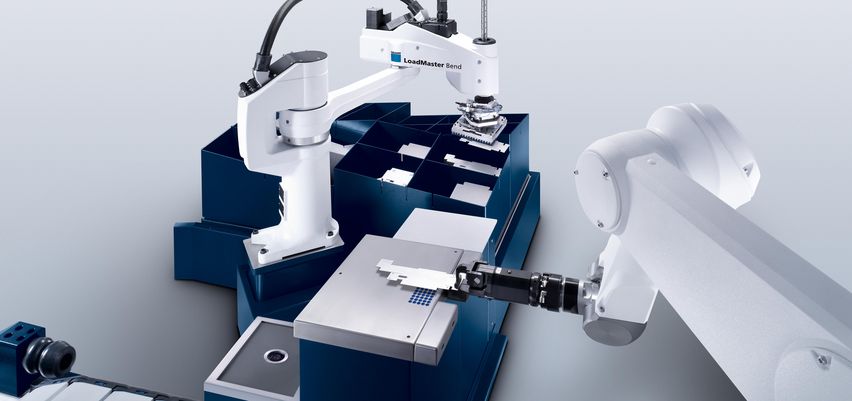

LoadMaster Bend
LoadMaster Bend 在生产期间同时给折弯机装载电路板。内置板材传感器将其位置准确地交给 BendMaster。
LoadMaster Bend 在生产期间同时给折弯机装载电路板。内置板材传感器将其位置准确地交给 BendMaster。

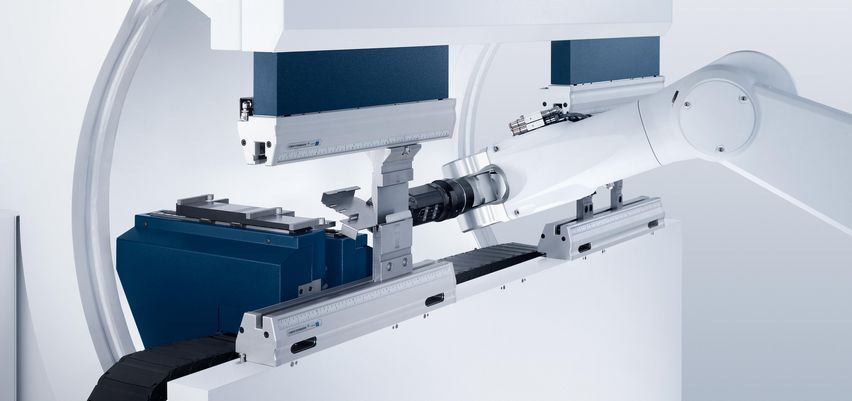

机械夹钳可自动折弯小型部件。其线性轴和旋转轴减少了耗费时间的反复夹取。
TruBend Cell 7036 | |
|---|---|
| 机床 | |
| 冲压力 | 360 kN |
| 立柱间距 | 1530 mm |
| 有效安装高度 | 300 mm |
| 伸距 | 515 mm |
| 速度 | |
| Y 轴快速行程 | 220 mm/s |
| MAX. Y-ARBEITSGANG | 50 mm/s |
| BENDMASTER (15) | |
| 最大载荷 | 15 kg |
| 最大部件重量 | 1.5 kg |
| 限速下的最大部件重量 | 3 kg |
| 最大部件尺寸 | 500 mm x 380 mm |
| 最小板材厚度 | 0.7 mm |
| 最大板材厚度 | 6 mm |
| 尺寸和重量 | |
| BENDMASTER 重量 | 114 kg |
| 机身重量 | 4200 kg |
| TRUBEND 机床 | 5500 mm x 3870 mm x 2630 mm |

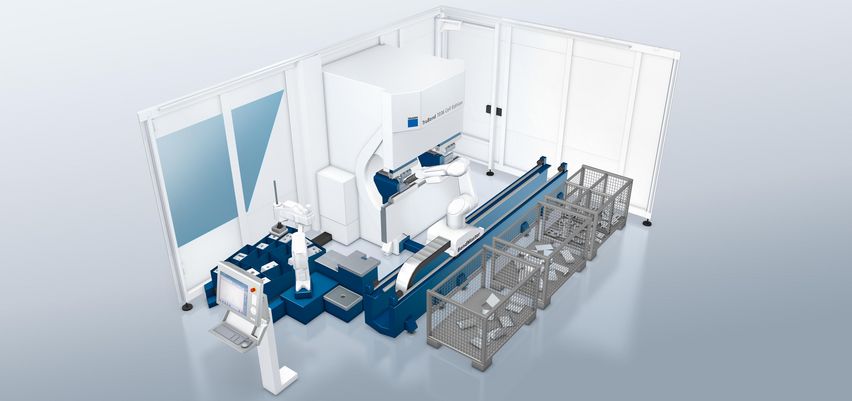

众多功能将 TruBend Cell 7000 打造成特别快速和精确的折弯单元。
ToolMaster Bend
更易于换模：ToolMaster Bend 可自动装载合适模具。
传输系统
传输系统将成品零件放入箱内或导出至传送托盘。
含模具清洁站在内的抓爪更换托架
BendMaster 的夹钳自动进行更换。清洁站用于清洁模具。

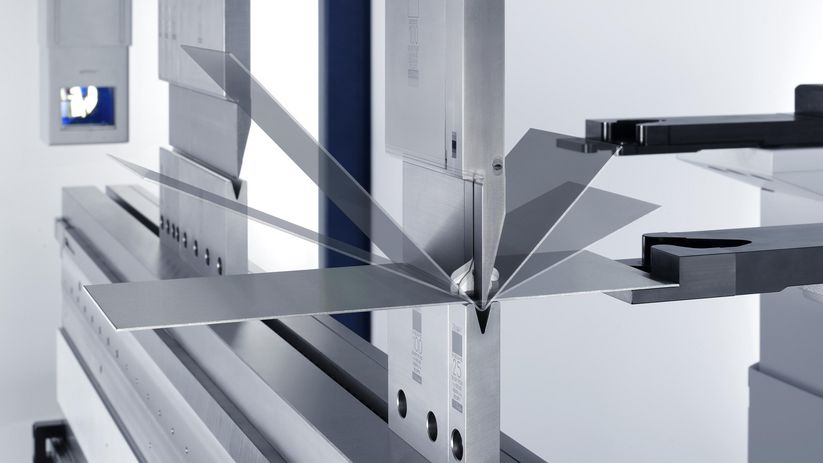

弯曲回弹测量系统 ACB
可靠的弯曲回弹测量系统 ACB 实现始终精确的角度——无需人工干预。
ACB Wireless 弯曲回弹测量系统
ACB Wireless 确保完美角度，尤其是在短边、光洁表面或内嵌折弯边中。这款易于操作的系统能在必要时自动修正角度；模具与控制系统之间进行无线通讯。
