OTS 200和 OTS 500光学测试站是测量所有经典光学参数的系统，例如EFL（正/负）、BFL、FFL、Radius（凹/凸）、轴上的MTF，以及单透镜/光学系统的对心误差。
附带的软件提供丰富的功能，可以非接触测量复杂镜头组中各镜面的位置，从而确定镜片间的空气间隔、各镜片中心厚及中心偏。
高精度、简单的操作，自动测量与记录是新一代光学测量仪器的特征。 OTS系列设备出色地满足了这些要求，从而为计算机辅助的光学制造质量控制打开了大门。
OTS仪器具有如下特点：
◆ 采用平行光管的透、反测量
◆ 高精度直线导轨（带直线度补偿）
◆ 通过对成像的评价，实现客观，快速，高精度测量
◆ 自动对焦功能，避免操作人员的影响
◆ 测量头电动，软件控制；可选操作杆控制
◆ 十字叉丝开关电动控制
◆ 专门的测试分析软件
◆ 计算机控制，界面易懂，操作简单
常规属性
可测量如下参数：
◆ 有效焦距（EFL）
◆ 后焦距（BFL）
◆ 曲率半径（R）
◆ 法兰焦距（FFL）
◆ 轴上MTF
◆ 透镜中心偏差 *
◆ 柱面镜的扭曲度、对称度与楔角 *
◆ 平面元件的扩展测量，如窗口平行度、楔角、直角棱镜等 *
* 注：扩展功能，需配备可选机械夹具与软件功能才能进行。
性能参数
项目 | OTS 200 | OTS 500 | |
焦距 EFL、后焦距 BFL、法兰焦距FFL、曲率半径 R | |||
测量范围 | ±600mm | 5...1200mm | |
-5...-1200mm | |||
重复性 | ±0.04…±0.3% | ||
精度 | ±0.3% | ||
调制传递函数 MTF | |||
重复性与精度 | ±3% | ||
MTF测量空间频率 | 0 - 200 lp/mm | ||
中心偏测量 | |||
重复性 | ±0.02…±0.2% | ||
精度 | 5 um (±1”) | ||
楔角 | |||
测量精度 | ±1” | ||
角度分辨率 | 0.1” | ||
系统参数 | |||
CCD 相机 | 高分辨率线性 CCD 相机，440,000 像素 | ||
通光孔径 | ф28mm | ф65mm | |
自准直仪焦距 | 200mm | 500mm | |
自动对焦 | 是 | ||
最大样品直径 | ф100mm | ф200mm | |

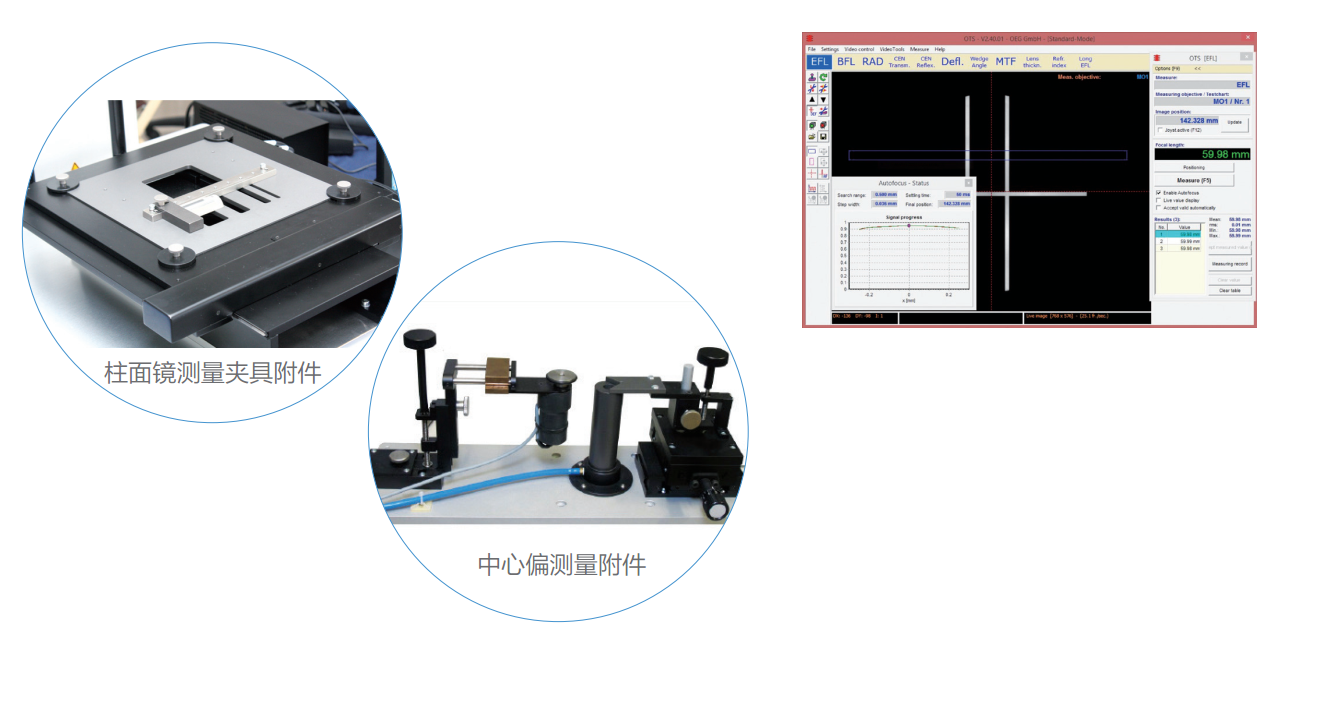

附件选项
◆ 柱面镜测量夹具附件
◆ 中心偏测量附件
