注: 图中所示为未安装封套的压电陶瓷尺寸。安
装封套后尺寸约增加1～1.5mm,电极引线出口处尺
寸约增加3～3.5mm。

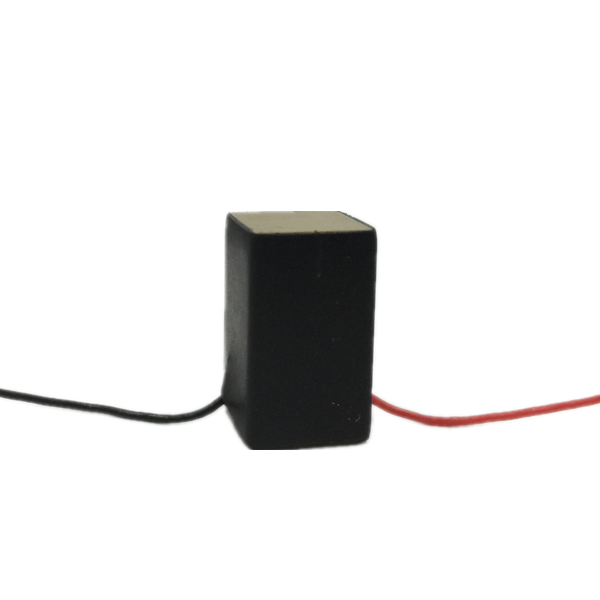

一、OEM型压电陶瓷致动器（方形）
| | 注: 图中所示为未安装封套的压电陶瓷尺寸。安 |
主要参数
| 外形尺寸A×L [mm] | 标称位移 [μm@150V±10%] | 最大出力 [N] | 刚 度 [N/μm] | 静电容量 [μF±20%] | |
| PZT 150/3×3/5 | 3×3×6 | 5 | 330 | 66 | 0.18 |
| PZT 150/3×3/10 | 3×3×10 | 10 | 330 | 33 | 0.3 |
| PZT 150/3×3/18 | 3×3×18 | 18 | 330 | 18 | 0.5 |
| PZT 150/5×5/5 | 5×5×6 | 5 | 900 | 180 | 0.44 |
| PZT 150/5×5/10 | 5×5×10 | 10 | 900 | 90 | 0.8 |
| PZT 150/5×5/20 | 5×5×18 | 20 | 900 | 45 | 1.5 |
| PZT 150/5×5/30 | 5×5×28 | 30 | 900 | 30 | 2.4 |
| PZT 150/5×5/40 | 5×5×36 | 40 | 900 | 28 | 3 |
| PZT 150/7×7/10 | 7×7×10 | 10 | 1800 | 180 | 1.6 |
| PZT 150/7×7/20 | 7×7×18 | 20 | 1800 | 90 | 3 |
| PZT 150/7×7/30 | 7×7×28 | 30 | 1800 | 60 | 4.7 |
| PZT 150/7×7/36 | 7×7×30 | 36 | 1800 | 50 | 5 |
| PZT 150/7×7/38 | 7×7×32 | 38 | 1800 | 47 | 5.3 |
| PZT 150/7×7/40 | 7×7×36 | 40 | 1800 | 45 | 6.1 |
| PZT 150/7×7/50 | 7×7×42 | 50 | 1800 | 36 | 6.9 |
| PZT 150/10×10/10 | 10×10×10 | 10 | 3600 | 360 | 3.2 |
| PZT 150/10×10/20 | 10×10×18 | 20 | 3600 | 180 | 6 |
| PZT 150/10×10/30 | 10×10×28 | 30 | 3600 | 120 | 9.2 |
| PZT 150/10×10/40 | 10×10×36 | 40 | 3600 | 90 | 12 |
| PZT 150/14×14/10 | 14×14×10 | 10 | 7200 | 720 | 6.2 |
| PZT 150/14×14/20 | 14×14×20 | 20 | 7200 | 360 | 13.1 |
| PZT 150/14×14/30 | 14×14×30 | 30 | 7200 | 240 | 19.3 |
| PZT 150/14×14/40 | 14×14×40 | 40 | 7200 | 180 | 26.2 |

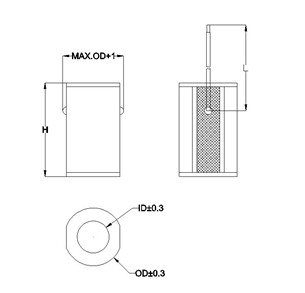

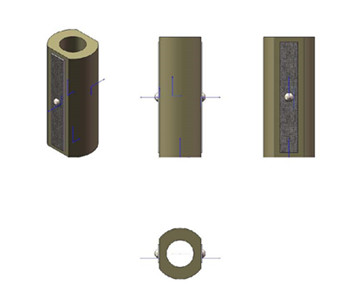

二、OEM型压电陶瓷致动器（环型）
主要参数
| 外形尺寸OD×ID×H[mm]标称位移[μm@150V±10%]最大出力[N]刚 度[N/μm]静电容量[μF±20%]PZT H150/5×2.5/55×2.5×656001200.3PZT H150/5×2.5/105×2.5×1010700700.5PZT H150/5×2.5/205×2.5×1820700351PZT H150/8×4.5/108×4.5×101013001300.8PZT H150/8×4.5/208×4.5×18201300651.5PZT H150/10×5.5/1010×5.5×101015001501.2PZT H150/12×5/2012×5×202034001706PZT H250/12×3/2012×3×2020@250V3500@250V1754.6 |
说明：
①产品测试条件为0-150V
②动态使用时推荐预负载为：15MPa
③动态使用时推荐最大预负载为：30MPa
④工作电压：-20~150V，直流稳压电源
⑤工作温度：-40~150℃
⑥标准规格导线为红黑两色导线各一根，红正黑负，线长L=100mm，线径Φ0.75mm
⑦产品外形尺寸、性能要求可接收客户定制。
