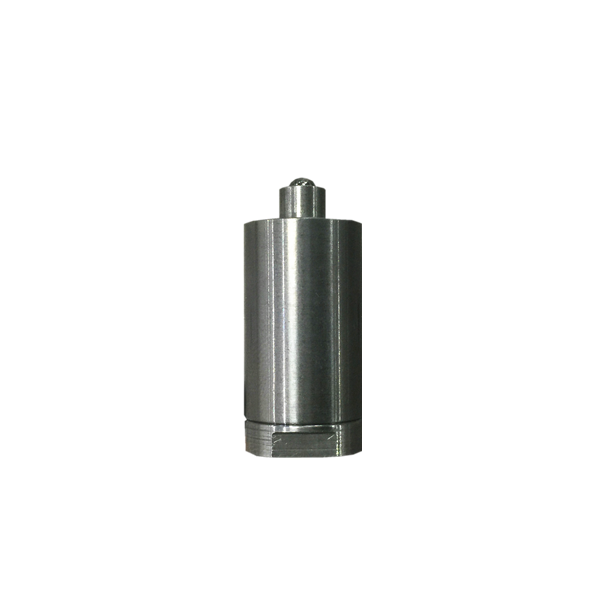

PST150

/

/

VS

内部陶瓷直径（mm）	4、5、7、10、14、20
标准位移（μm）	9、20、40、60、 80、100、120、140、160、180、200、18、36、54、72
封装后外径（mm）	9、10、12、15、20、25

主要参数

	长度 L [mm]	标称位移 [μm±10%]	最大位移 [μm±10%]	最大出力 [N]	最大抗拉力 [N]	刚 度 [N/μm]	静电容量 [μF]
PST150/4/7 VS9	19	9	13	300	40	25	0.17
PST150/4/20 VS9	28	20	27	300	40	12	0.34
PST150/5/7 VS10	19	9	13	800	150	50	0.35
PST150/5/20 VS10	28	20	27	800	150	25	0.80
PST150/5/40 VS10	46	40	55	800	150	12	1.60
PST150/5/60 VS10	64	60	80	800	150	8	2.40
PST150/7/7 VS12	19	9	13	1800	300	120	0.70
PST150/7/20 VS12	28	20	27	1800	300	60	1.80
PST150/7/40 VS12	46	40	55	1800	300	25	3.60
PST150/7/60 VS12	64	60	80	1800	300	15	5.40
PST150/7/80 VS12	82	80	105	1800	300	12	7.20
PST150/7/100 VS12	100	100	130	1800	300	10	9.00
PST150/7/120 VS12	118	120	160	1800	300	8	11.00
PST150/7/140 VS12	136	140	190	1800	300	7	13.00
PST150/7/160 VS12	154	160	210	1800	300	6	15.00
PST150/10/20 VS15	28	20	27	3500	400	20	3.60
PST150/10/40 VS15	46	40	55	3500	400	60	7.00
PST150/10/60 VS15	64	60	80	3500	400	35	11.00
PST150/10/80 VS15	82	80	105	3500	400	25	14.00
PST150/10/100 VS15	100	100	130	3500	400	20	18.00
PST150/10/120 VS15	118	120	160	3500	400	15	21.00
PST150/10/140 VS15	136	140	190	3500	400	14	25.00
PST150/10/160 VS15	154	160	210	3500	400	13	28.00
PST150/10/180 VS15	172	180	240	3500	400	11	33.00
PST150/10/200 VS15	190	200	270	3500	400	10	37.00
PST150/14/20 VS20	35	20	27	7000	1000	250	7.00
PST150/14/40 VS20	53	40	55	7000	1000	120	14.00
PST150/14/60 VS20	71	60	80	7000	1000	70	22.00
PST150/14/80 VS20	89	80	105	7000	1000	50	30.00
PST150/14/100 VS20	107	100	130	7000	1000	40	39.00
PST150/14/120 VS20	125	120	160	7000	1000	35	47.00
PST150/14/140 VS20	143	140	190	7000	1000	30	55.00
PST150/14/160 VS20	161	160	210	7000	1000	25	63.00
PST150/14/180 VS20	179	180	240	7000	1000	22	71.00
PST150/14/200 VS20	197	200	270	7000	1000	20	80.00
PST150/20/18 VS25	37	18	25	11000	1500	500	11
PST150/20/36 VS25	57	36	50	11000	1500	250	22
PST150/20/54 VS25	77	54	75	11000	1500	160	33
PST150/20/72 VS25	97	72	95	11000	1500	100	44
PST150/20/90 VS25	117	90	120	11000	1500	80	55
PST150/20/110 VS25	137	110	150	11000	1500	65	66
PST150/20/130 VS25	157	130	175	11000	1500	55	77
PST150/20/150 VS25	177	150	200	11000	1500	50	88

最大位移是指驱动电压为 -30V ～ 150V 时的位移量；
标称位移是指驱动电压为 0V　～ 150V 时的位移量；
最大出力是指驱动电压为 -30V～ 150V 时的出力。
