Title

分辨率（水平 x 纵向）

900万 – 4508 (H) x 4096 (V)

像素尺寸(μm)

2.5 μm x 2.5 μm

光学格式(mm/英寸）

1″ – 11.27 mm x 10.24 mm

帧频（fps）

150 fps @10bit, 64 fps @12bit

快门类型

全局快门

色彩

黑白&彩色

GMAX2518采用先进的2.5μm电荷域全局快门像素设计，读出噪声小于2e-，动态范围高达66dB。得益于独特的光管技术，GMAX2518具有65%的峰值量子效率，1/10000的快门效率以及优秀的角度响应。

GMAX2518采用32对sub-LVDS进行数据输出，单通道速率为960MHz，10bit输出时最高帧频可达150fps，12bit输出时最高帧频为64fps。GMAX2518的高帧频特性，可大幅提高工业检测效率，使其成为工业检测和机器视觉应用的理想选择。

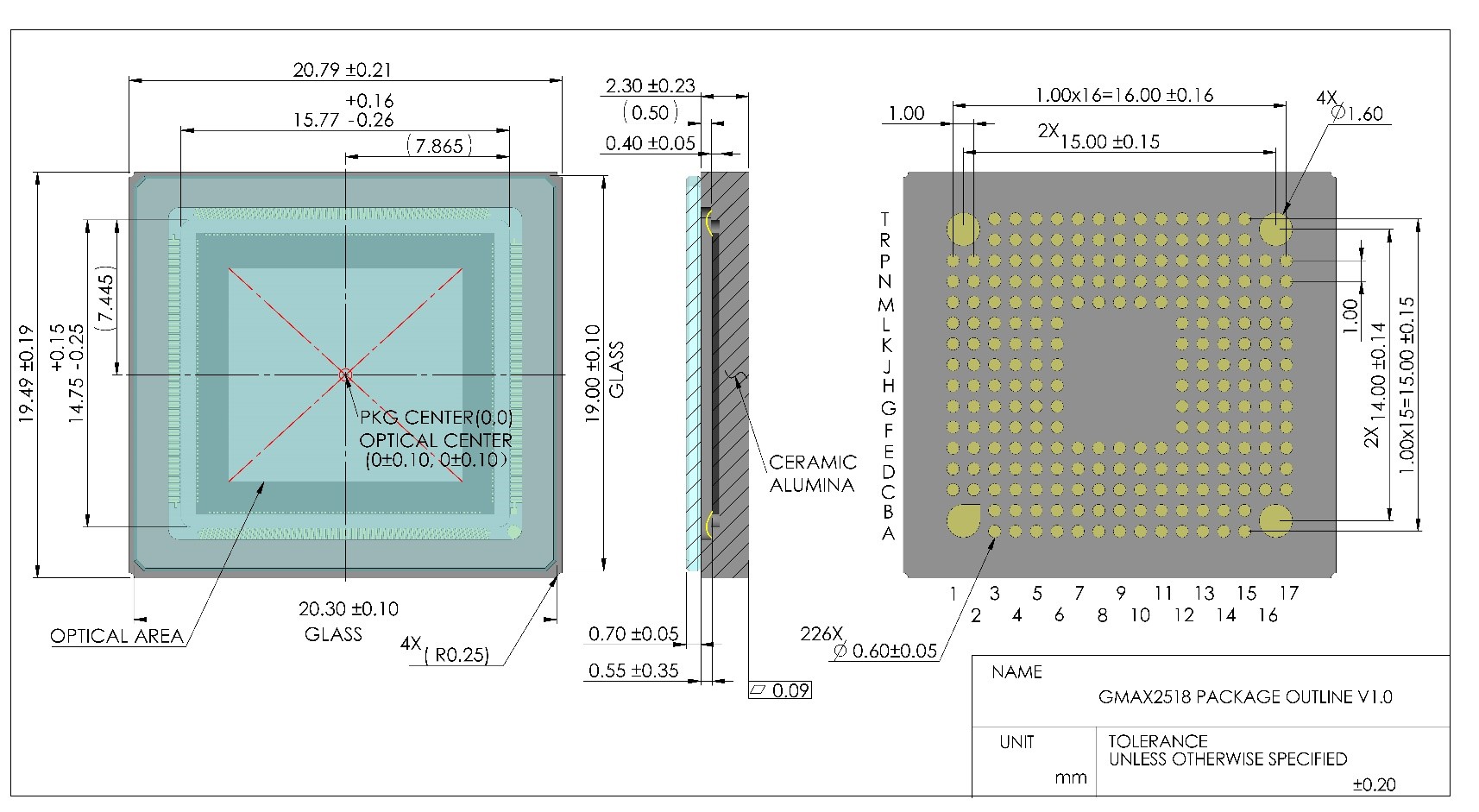

GMAX2518采用226针LGA陶瓷封装（20.8mm x 19.5mm），且与GMAX2505、GMAX2509和GMAX0505管脚兼容，相机厂商能够以最小的研发投入，快速推出多款小型化工业相机。

产品特点及优势：

1”光学尺寸下实现超高分辨率
高数据吞吐量> 26 Gbps
低噪声
全局快门

应用标签：

技术标签：

全局快门

高性能

高速成像

芯片参数

感光面积

11.27 mm x 10.24 mm

像素尺寸

2.5 μm x 2.5 μm

有效分辨率

4508 x 4096

满阱容量

8 ke-

读出噪声

1.6 e-

动态范围

66 dB

峰值量子效率

65%

快门效率

1/10000

角度响应

1/10000

暗电流

1.5e-/p/s @ 30C

最大帧频

150 fps @ 10bit; 64fps @ 12bit

供电电压

3.3V/1.8V

数据通道

32对 sLVDS 数据通道

通道合并

32/16/12/8/4/2

功耗

<1.5W

封装形式

226针LGA

内部模块

产品编码

GMAX2518-AVM-HLT-AUx

黑白，有微透镜，226针LGA陶瓷封装，无抗反射镀膜的密封D263T玻璃盖板，高速版本，150fps @ 10bit 32 x sub-LVDS

GMAX2518-AVM-NLT-AUx

黑白，有微透镜，226针LGA陶瓷封装，无抗反射镀膜的密封D263T玻璃盖板，低速版本，64fps @ 12bit 16 x sub-LVDS

GMAX2518-AVC-HLT-AUx

彩色，有微透镜，226针LGA陶瓷封装，无抗反射镀膜的密封D263T玻璃盖板，高速版本，150fps @ 10bit 32 x sub-LVDS

GMAX2518-AVC-NLT-AUx

彩色，有微透镜，226针LGA陶瓷封装，无抗反射镀膜的密封D263T玻璃盖板，低速版本，64fps @ 12bit 16 x sub-LVDS
