1x2(2x2) 标准型保偏单模混合光纤分路器
产品特点产品应用

  • 低损耗

  • 光放大器

  • 高消光比

  • 功率监控

  • 高功率

  • 通信系统

  • 可选择快轴或慢轴工作

测试设备
高于Telcordia GR-1221标准
指标
参数单位P级A级P级A级
结构
1x2 or 2x2
中心波长nm780, 830, 850, 980, 1030, 10641310, 1480, 1550, 2000
带宽nm±20
附加损耗典型值dB0.40.60.20.3
附加损耗最大值dB0.60.80.40.6
消光比（直通臂）最小值dB20172017
回波损耗*最小值dB55505550
工作功率最大值W2
工作温度°C-40 to +85
储存温度°C-50 to +85

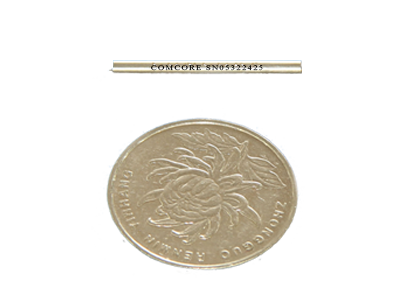

封装尺寸mmS5=Ø3x40 / S6=Ø3x54 / S8=Ø3x76 / M1=9x16x90

以上消光比值仅适用于分光比超过10%的端口，不超过10%则低2dB，不超过5%则低4dB。以

上所有指标都是不含连接器的指标，加连接器后消光比低2dB，附加损耗高0.2dB。

*仅进行中心波长下的测试。1×2结构中有一段20cm左右的无用光纤端口。

分光比偏差
分光比最大分光比偏差(%)
P级A 级
99.5/0.5±0.2±0.3
99/1±0.4±0.5
98/2±0.6±0.8
95/5±1.5±1.8
90/10±2.0±2.5
80/20±2.5±3.0
光纤类型保偏光纤端口单模光纤端口
Type 1Panda FiberG652 Fiber or Equivalent Fiber
Type 2Panda FiberSM1060 Fiber or Equivalent Fiber
Type 3Panda FiberSM780 Fiber or Equivalent Fiber
Type 4Large Mode Area Panda FiberLarge Mode Area Fiber or Equivalent Fiber
订购信息
PMST












中心波长
4=1550nm
5=1480nm
7=1310nm
8=1064nm
R=1030nm
9=980nm
L=780nm
K=830nm
P=2000nm
S=Specify		结构
1=1x2
2=2x2		分光比
05=99.5:0.5
99=99:1
98=98:2
95=95:5
90=90:10
80=80:20
…
…		等级
P=Premium
A=A grade		封装尺寸
4=S5 with 250um
bare fiber pigtail
5=S6 with 250um
bare fiber pigtail
7=S8 with 0.9mm
loose tube
D=M1 with 3mm cable		光纤类型
1=Type 1
2=Type 2
3=Type 3
4=Type 4		尾纤长度
0=0.5m
1=0.75m
2=1.0m
3=1.5m
4=2.0m
S=Specify		连接器
0=None
1=FC/PC
2=FC/SPC
3=FC/APC
7=FC/UPC

备注：1. 对于不同应用客户可以指定波长。 2. 指标如有变更恕不提前通知。
