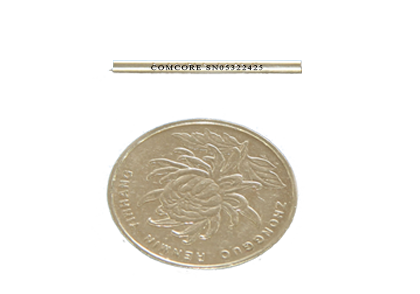

| 1x2(2x2) 80um保偏光纤分路器 | |||
| 产品特点 | 产品应用 | |
| 体积小 | 光放大器 | ||
| 低损耗 | 功率监控 | ||
| 高功率 | 相干通信 | ||
| 可选择快轴或慢轴工作 | 光纤陀螺 | ||
| 高于Telcordia GR-1221标准 | |||
| 指标 | ||||||||
| 参数 | 单位 | U级 | P级 | A级 | U级 | P级 | A级 | |
| 结构 | 1x2 or 2x2 | |||||||
| 中心波长 | nm | 780, 830, 850, 980, 1030, 1064 | 1310, 1480, 1550, 2000 | |||||
| 带宽 | nm | ±20 | ||||||
| 附加损耗 | 典型值 | dB | 0.4 | 0.6 | 0.8 | 0.2 | 0.4 | 0.7 |
| 附加损耗 | 最大值 | dB | 0.6 | 0.8 | 1.0 | 0.35 | 0.6 | 0.9 |
| 消光比 | 最小值 | dB | 18 | 17 | 15 | 20 | 18 | 16 |
| 回波损耗* | 最小值 | dB | 55 | 55 | 50 | 55 | 55 | 50 |
| 工作功率 | 最大值 | W | 2 | |||||
| 工作温度 | °C | -40 to +85 | ||||||
| 储存温度 | °C | -50 to +85 | ||||||
| 封装尺寸 | mm | S2=Ø3x25.4/ S3=Ø3x30 | ||||||
以上消光比值仅适用于分光比超过10%的端口，不超过10%则低2dB，不超过5%则低4dB。
*仅进行中心波长下的测试。1×2结构中有一段20cm左右的无用光纤端口。
| 分光比偏差 | |||
| 分光比 | 最大分光比偏差 (%) | ||
| U级 | P级 | A级 | |
| 99/1 | ±0.3 | ±0.5 | ±0.7 |
| 98/2 | ±0.6 | ±0.8 | ±1.0 |
| 95/5 | ±1.2 | ±1.5 | ±1.7 |
| 90/10 | ±2.0 | ±2.2 | ±2.8 |
| 80/20 | ±2.2 | ±2.5 | ±3.3 |
| 70/30 | ±2.7 | ±3.0 | ±4.5 |
| 60/40 | ±3.5 | ±4.0 | ±6.0 |
| 50/50 | ±4.0 | ±5.0 | ±8.0 |
| 订购信息 | ||||||||||||
| P | M | C | S | |||||||||
| 中心波长 4=1550nm 5=1480nm 7=1310nm 8=1064nm R=1030nm 9=980nm L=780nm K=830nm P=2000nm S=Specify | 结构 1=1x2 2=2x2 | 分光比 99=99:1 98=98:2 95=95:5 90=90:10 80=80:20 70=70:30 60=60:40 50=50:50 ... ... | 级别 U=Ultra- P P=Premium A=A grade | 封装尺寸 1=S2 with bare fiber pigtail 2=S3 with bare fiber pigtail | 光纤类型 F=80/165μm MFD 9.5um bare Panda fiber G=80/135um MFD 6.5um bare Panda fiber H=80/165um MFD 6.5um bare Panda fiber | 尾纤长度 0=0.5m 1=0.75m 2=1.0m 3=1.5m 4=2.0m S=Specify | 连接器 0=None | |||||
备注：1. 对于不同应用可以客户指定波长. 2. 指标如有变更恕不提前通知. 3. 所有指标均为在室温下对中心波长的测试。
