1x2(2x2) 偏振不灵敏保偏光纤分路器
产品特点产品应用
低损耗光放大器
高消光比功率监控
高功率相干通信
在快轴和慢轴下均可工作光纤陀螺
高于Telcordia GR-1221标准
指 标
参数单位P级P级A级P级A级
结构
1x2 or 2x2
中心波长nm450~550620~685780~10641310~2000
带宽nm±20
附加损耗典型值dB1.21.00.60.80.40.6
附加损耗最大值dB1.61.40.81.00.60.8
偏振依赖损耗最大值dB0.20.20.10.20.10.2
消光比最小值dB151518152017
回波损耗*最小值dB555555505550
工作功率最大值W2
工作温度°C-40 to +85
储存温度°C-50 to +85

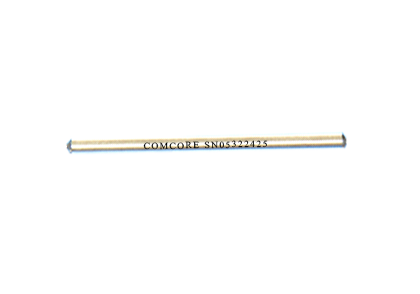

封装尺寸mmS5=Ø3x40 /S6=Ø3x54 / S8=Ø3x70 / M1=9x16x90

以上消光比值仅适用于分光比超过10%的端口，不超过10%则低2dB，不超过5%则低4dB。以上所有指标都是不含连接器的指标，加连接器后消光比低2dB，附加损耗高0.2dB。

*仅进行中心波长下的测试。1×2结构中有一段20cm左右的无用光纤端口。

分光比偏差
分光比最大分光比偏差 (%)
P级A级
99/1±0.5±0.6
98/2±0.8±1.0
95/5±1.5±1.7
90/10±2.2±2.4
80/20±2.5±3.0
70/30±3.0±3.7
60/40±4.0±5.0
50/50±5.0±7.0
订购信息
PINS












中心波长
4=1550nm
5=1480nm
7=1310nm
8=1064nm
R=1030nm
9=980nm
A=850nm
K=830nm
L=780nm
I=685nm
E=650nm
B=633nm
C=532nm
D=450nm
P=2000nm
S=Specify		结构
1=1x2
2=2x2		分光比
99=99:1
98=98:2
95=95:5
90=90:10
80=80:20
70=70:30
60=60:40
50=50:50		级别
P=Premium
A=A grade		封装尺寸
4=S5 with
250μm bare
fiber pigtail
5=S6 with
250μm bare
fiber pigtail
7=S8 with
0.9mm loose
tube
D=M1 with		光纤类型
E=Panda fiber
L=Large mode
area panda
fiber		尾纤长度
0=0.5m
1=0.75m
2=1.0m
3=1.5m
4=2.0m
S=Specify		连接器
0=None
1=FC/PC
2=FC/SPC
3=FC/APC
7=FC/UPC

备注：1. 对于不同应用客户可以指定波长。2. 指标如有变更恕不提前通知。3. 所有指标均为在室温下对中心波长的测试。
