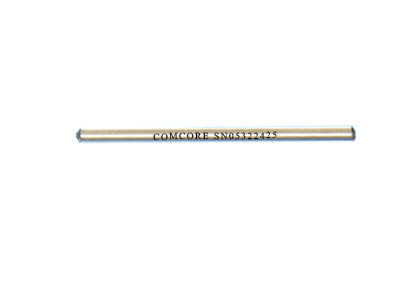

1x3 偏振不灵敏保偏单模混合光纤分路器
		产品特点	产品应用
		低损耗	光放大器
		偏振不灵敏	光学传感器
		高功率	相干光学系统
		在快轴和慢轴下均可工作	光学测试设备
		高于Telcordia GR-1221标准

指标
参数		单位	P级	A级	P级	A级
结构			1x3
中心波长		nm	780, 830, 850,980,1030, 1064		1310, 1480, 1550, 2000
带宽		nm	±20
附加损耗	典型值	dB	0.5	0.7	0.4	0.6
附加损耗	最大值	dB	0.7	0.9	0.6	0.8
偏振依赖损耗（保偏通道）	最大值	dB	0.1	0.2	0.1	0.2
消光比（保偏通道）	最小值	dB	18	15	18	16
工作功率	最大值	W	2
工作温度		°C	-40 to +85
储存温度		°C	-50 to +85
封装尺寸		mm	S6=Ø3x54 / S12=Ø4x70 / M2=7.5x18x90

以上消光比值仅适用于分光比超过10%的端口，不超过10%则低2dB，不超过5%则低4dB。以上所有指标都是不含连接器的指标，加连接器后消光比低2dB，附加损耗高0.2dB。

分光比偏差
分光比	最大分光比偏差 (%)
	P级		A级
	直通端口	耦合端口	直通端口	耦合端口
5:90:5	±2.5	±1.5	±3.0	±1.8
10:80:10	±2.8	±1.6	±3.2	±2.0
20:60:20	±3.3	±2.0	±3.7	±2.5
25:50:25	±3.5	±2.4	±4.0	±3.0
33:33:33	±6.0	±6.0	±8.0	±8.0
40:20:40	±5.0	±6.0	±6.0	±7.0

光纤类型	公共端	直通端口	耦合端口1	耦合端口2
Type 1	Panda Fiber	Panda Fiber	G652 Fiber or Equivalent Fiber	G652 Fiber or Equivalent Fiber
Type 2	Panda Fiber	Panda Fiber	SM1060 Fiber or Equivalent Fiber	SM1060 Fiber or Equivalent Fiber
Type 3	Panda Fiber	Panda Fiber	SM780 Fiber or Equivalent Fiber	SM780 Fiber or Equivalent Fiber
Type 4	Panda Fiber	Panda Fiber	G652 Fiber or Equivalent Fiber	Panda Fiber
Type 5	Panda Fiber	Panda Fiber	SM1060 Fiber or Equivalent Fiber	Panda Fiber
Type 6	Panda Fiber	Panda Fiber	SM780 Fiber or Equivalent Fiber	Panda Fiber

订购信息

P

I

B

S

中心波长
4=1550nm
5=1480nm
7=1310nm
8=1064nm
R=1030nm
9=980nm
L=780nm
K=830nm
P=2000nm
S=Specify

结构
3=1x3

分光比
90=5:90:5
80=10:80:10
60=20:60:20
50=25:50:25
33=33:33:33
20=40:20:40
......

级别
P=Premium
A=A grade

封装尺寸
5=S6 with
250μm bare
fiber pigtail
B=S12 with
0.9mm loose
tube
E=M2 with
3mm cable

光纤类型
1=Type 1
2=Type 2
3=Type 3
4=Type 4
5=Type 5
6=Type 6

尾纤长度
0=0.5m
1=0.75m
2=1.0m
3=1.5m
4=2.0m
S=Specify

连接器
0=None
1=FC/PC
2=FC/SPC
3=FC/APC
7=FC/UPC

备注：1. 对于不同应用客户可以指定波长。2. 指标如有变更恕不提前通知。3. 所有指标均为在室温下对中心波长的测试。
