超低偏振依赖损耗
超低插入损耗
光放大器
高隔离度
EDFA模组
高回波损耗
可承受高功率
| 980nm/C波段高功率单模光纤波分复用器 | |||
| 产品特点 | 产品应用 | |
| 光纤通信系统 | ||
|
| ||
|
| ||
| |||
| |||
| 性能稳定可靠 | |||
| 指标 | 980nm/C Band | ||
| 短波长通道 | nm | 960 to 990 | |
| 插入损耗 | 最大值 | dB | 0.1 |
| 偏振依赖损耗 | 最大值 | dB | 0.05 |
| 隔离度@C band | 最小值 | dB | 20 |
| 长波长通道 | nm | C Band (1528 to 1565) | |
| 插入损耗 | 最大值 | dB | 0.1 |
| 偏振相依赖损耗 | 最大值 | dB | 0.05 |
| 隔离度@960 to 990nm | 最小值 | dB | 20 |
| 工作功率 | 最小值 | W | 5 |
| 最大值 | W | 10 | |
| 工作温度 | °C | -40 to +200 | |
| 储存温度 | °C | -50 to +200 | |
| 封装尺寸 | mm | S11=Ø4x60: for bare fiber | |
| S12=Ø4x70: for 0.9mm loose tube | |||
| M1= 9x16x90: for 0.9mm loose tube or 2mm cable or 3mm cable | |||

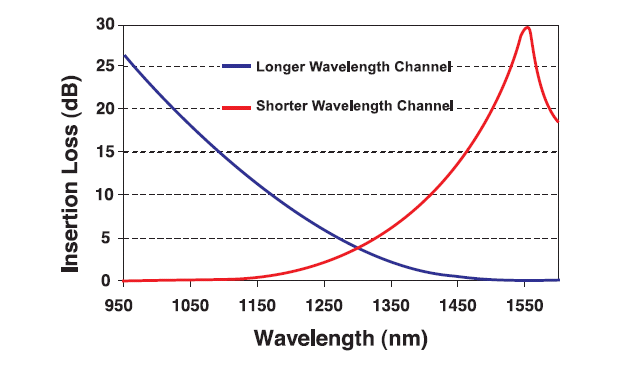

| 980nm/C Band 波分复用器典型光谱图 |
 |
| 订购信息 | |||||||||||||
| H | P | S | W | 0 | 0 | ||||||||
| 中心波长 1=980nm/ C Band | 结构 1=1x2 2=2x2 | 封装尺寸 A=S11 B=S12 D=M1 | 光纤类型 5=980-20 7=SM1060 FLEX 8=980-16 | 尾纤类型 S=250μm bare fiber M=0.9mm loose tube L=3mm cable R=2mm cable | 尾纤长度 0=0.5m 1=0.75m 2=1.0m 3=1.5m 4=2.0m S=Specify | 连接器 0=None 1=FC/PC 2=FC/SPC 3=FC/APC 4=SC/SPC 5=SC/APC 6=ST 7=FC/UPC 8=SC/UPC 9=MU A=LC/PC B=SC/PC C=LC/UPC D=LC/APC | |||||||
备注：1. 对于不同应用可以客户指定中心波长。
2. 所有指标都是不含连接器，如有变更恕不另行通知。
