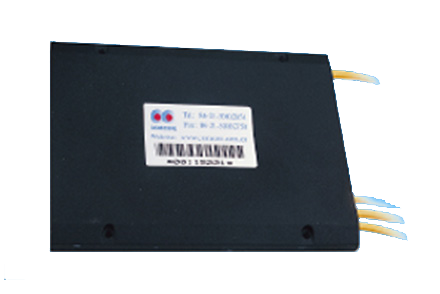

| 1310/1490/1550nm 单模波分复用器 | |||
| 产品特点 | 产品应用 | |
| 低偏振依赖损耗 |
| ||
| 低插入损耗 |
| ||
| 高隔离度 | |||
| 性能稳定可靠 | |||
| 指 标 | 1310/1490/1550nm | |||
| 参数 | 单位 | P级 | A级 | |
| 1310nm通道 | nm | 1310±5 | ||
| 插入损耗 | 最大值 | dB | 0.6 | 0.7 |
| 偏振依赖损耗 | 最大值 | dB | 0.15 | 0.2 |
| 隔离度@1490±5m | 最小值 | dB | 20 | 18 |
| 隔离度@1550±5nm | 最小值 | nm | 20 | 18 |
| 1490nm通道 | nm | 1490±5 | ||
| 插入损耗 | 最大值 | dB | 0.4 | 0.5 |
| 偏振依赖损耗 | 最大值 | dB | 0.15 | 0.2 |
| 隔离度@1310±5nm | 最小值 | dB | 13 | 11 |
| 隔离度@1550±5nm | 最小值 | dB | 13 | 11 |
| 1550nm通道 | nm | 1550±5 | ||
| 插入损耗 | 最大值 | dB | 0.6 | 0.7 |
| 偏振依赖损耗 | 最大值 | dB | 0.15 | 0.2 |
| 隔离度@1310±5nm | 最小值 | dB | 20 | 18 |
| 隔离度@1490±5nm | 最小值 | dB | 14 | 12 |
| 工作功率 | 最大值 | W | 5 | |
| 工作温度 | °C | -20 to +85 | ||
| 储存温度 | °C | -50 to +85 | ||
| 封装尺寸 | mm | M6=18x115x141: for 0.9mm loose tube or 2mm cable or 3mm cable | ||
| 订购信息 | ||||||||||||
| W | D | M | 0 | 0 | ||||||||
| 中心波长 H=1310/1490/1550nm | 结构 3=1x3 | 级别 P=Premium A=A grade | Package I=M6 | 光纤类型 1=G652 or Equivalent | 尾纤类型 M=0.9mm loose tube L=3mm cable R=2mm cable | 尾纤长度 0=0.5m 1=0.75m 2=1.0m 3=1.5m 4=2.0m S=Specify | 连接器 0=None 1=FC/PC 2=FC/SPC 3=FC/APC 4=SC/SPC 5=SC/APC 6=ST 7=FC/UPC 8=SC/UPC 9=MU A=LC B=SC/PC | |||||
注：1. 对于不同应用可以客户指定中心波长。2. 以上所有指标都是不含连接器的指标，如指标变更恕不另行通知。
