光纤通信系统
光纤测试系统
低附加损耗
无源光网络
光功率传输系统
高方向性

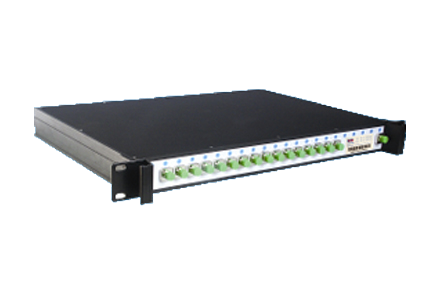

| 双窗口单模光纤树形宽带分路器 | |||
| 产品特点 | 产品应用 | |
| 低偏振依赖损耗 |
| ||
| 低插入损耗 |
| ||
|
| ||
| 性能稳定可靠 |
| ||
| |||
| 指 标 | ||||||||||
| 参数 | 单位 | Nx4(N=1,2,4) | Nx8(N=1,2,8) | Nx16(N=1,2) | Nx32(N=1,2) | |||||
| 结构 | 1310±40 and 1550±40 | |||||||||
| 带宽 | nm | P | A | P | A | P | A | P | A | |
| 插入损耗 | 最大值 | dB | 7.2 | 7.6 | 10.7 | 11.7 | 14.5 | 15.5 | 18.5 | 19.4 |
| 附加损耗 | 典型值 | dB | 0.3 | 0.5 | 0.5 | 1.7 | 0.8 | 1.2 | 1.0 | 1.4 |
| 均匀性 | 最大值 | dB | 1.4 | 1.6 | 2.1 | 2.5 | 2.8 | 3.4 | 3.5 | 4.1 |
| 偏振依赖损耗 | 最大值 | dB | 0.3 | 0.4 | 0.5 | 0.6 | ||||
| 工作功率 | 最大值 | W | 5 | |||||||
| 工作温度 | °C | -20 to +85 | ||||||||
| 储存温度 | °C | -50 to +85 | ||||||||
| 封装尺寸 | mm | M7=18x114x140 M10=29x130x132 | M8=43x322x480 M11=58x130x132 | M8=43x322x480 | ||||||
| M5=10x80x100: for 0.9mm loose tube or 3mm cable | M6=18x115x141: for 0.9mm loose tube or 3mm cable | |||||||||
| 订购信息 | ||||||||||||
| S | D | M | ||||||||||
| 中心波长 0=1310nm&1550nm | 结构 14=1x4 24=2x4 44=4x4 18=1x8 28=2x8 88=8x8 A6=1x16 B6=2x16 E2=1x32 F2=2x32 | 分光比 0=Even | 级别 P=Premium A=A grade | 封装尺寸 H=M5 I=M6 J=M7 K=M8 M=M10 N=M11 | 光纤类型 1=G652 or Equivalent | 尾纤类型 M=0.9mm loose tube L=3mm cable F=Adapting Flange | 光纤长度 0=0.5m 1=0.75m 2=1.0m 3=1.5m 4=2.0m S=Specify N=None | 连接器 Or Flange 0=None 1=FC/PC 2=FC/SPC 3=FC/APC 4=SC/SPC 5=SC/APC 6=ST 7=FC/UPC 8=SC/UPC 9=MU A=LC/PC B=SC/PC C=LC/UPC D=LC/APC | ||||
备注：1. 对于不同应用可以客户指定波长。2. 以上所有指标都是不含连接器的指标，如指标变更恕不另行通知。
