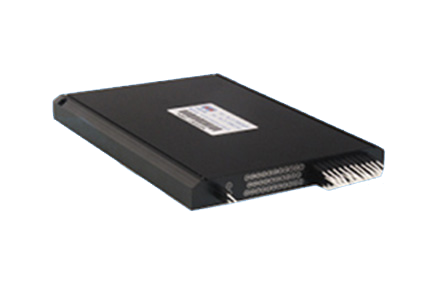

| 单窗口单模光纤树形宽带分路器模块 | |||
| 产品特点 | 产品应用 | |
| 低偏振依赖损耗 |
| ||
| 低插入损耗 |
| ||
| 高隔离度 |
| ||
| 性能稳定可靠 | 光功率传输系统 | ||
| 指 标 | ||||||||||||||
| 参数 | 单位 | Nx4(N=1,2,4) | Nx8(N=1,2,8) | Nx16(N=1,2) | Nx32(N=1,2) | |||||||||
| 结构 | nm | ± 40 | ||||||||||||
| 级别 | nm | U | P | A | U | P | A | U | P | A | U | P | A | |
| 插入损耗 | 最大值 | dB | 6.8 | 6.8 | 7.2 | 10.2 | 10.2 | 11.3 | 13.6 | 13.6 | 15.1 | 17.5 | 17.5 | 18.5 |
| 附加损耗 | 典型值 | dB | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 | 0.7 | 0.8 | 0.8 | 1.0 | 1.0 | 1.0 | 1.4 |
| 均匀性 | 最大值 | dB | 0.7 | 0.7 | 0.9 | 1.2 | 1.2 | 1.5 | 1.6 | 1.6 | 2.0 | 2.0 | 2.0 | 2.5 |
| 偏振依赖损耗 | 最大值 | dB | 0.02 | 0.2 | 0.03 | 0.3 | 0.04 | 0.4 | 0.05 | 0.5 | ||||
| 工作功率 | 最大值 | W | 5 | |||||||||||
| 工作温度 | °C | -40 to +85 | ||||||||||||
| 储存温度 | °C | -50 to +85 | ||||||||||||
| 封装尺寸 | mm | M7=18x114x140 M10=29x130x132 | M8=43x322x480 M11=58x130x132 | M8=43x322x480 | ||||||||||
| M5=10x80x100: for 0.9mm loose tube or 3mm cable | M6=18x115x141: for 0.9mm loose tube or 3mm cable | |||||||||||||
| 订购信息 | ||||||||||||
| S | B | M | ||||||||||
| 中心波长 4=1550nm 5=1480nm 7=1310nm P=2000nm S=Specify | 结构 14=1x4 24=2x4 44=4x4 18=1x8 28=2x8 88=8x8 A6=1x16 B6=2x16 E2=1x32 F2=2x32 | 分光比 0=Even | 级别 P=Premium A=A grade U=Ultra-Low PDL | 封装尺寸 H=M5 I=M6 J=M7 K=M8 M=M10 N=M11 | 光纤类型 1=G652 or Equivalent H=SM1950 | 尾纤类型 M=0.9mm loose tube L=3mm Cable F=Adapting Flange | 尾纤长度 0=0.5m 1=0.75m 2=1.0m 3=1.5m 4=2.0m S=Specify N=None | 连接器 Or Flange 0=None 1=FC/PC 2=FC/SPC 3=FC/APC 4=SC/SPC 5=SC/APC 6=ST 7=FC/UPC 8=SC/UPC 9=MU A=LC/PC B=SC/PC C=LC/UPC D=LC/APC | ||||
备注：1. 对于不同应用可以客户指定波长。2. 以上所有指标都是不含连接器的指标，如指标变更恕不另行通知。
