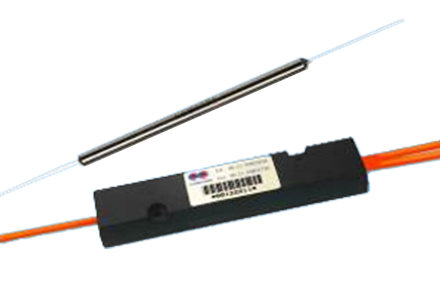

| 1x2(2x2) 高功率单模光纤窄带分路器 | |||
| 产品特点 | 产品应用 | |
| 低偏振依赖损耗 |
| ||
| 低插入损耗 |
| ||
| 高隔离度 |
| ||
| 性能稳定可靠 | 光纤功率分配系统 | ||
| 指 标 | 分光比: 50:50 | ||
| 结构 | 单位 | 1x2 or 2x2 | |
| 带宽 | nm | ±10 | |
| 插入损耗 | 最大值 | dB | 3.4 |
| 附加损耗 | 典型值 | dB | 0.07 |
| 均匀性 | 最大值 | dB | 0.6 |
| 偏振依赖损耗 | 最大值 | nm | 0.1 |
| 工作功率 | 最小值 | dB | 5 |
| 最大值 | dB | 10 | |
| 工作温度 | dB | -40 to +85 | |
| 储存温度 | W | -50 to +85 | |
| 封装尺寸 | mm | S11=Ø4x60: for bare fiber | |
| S12=Ø4x70: for 0.9mm loose tube | |||
| M1=9x16x90: for 0.9mm loose tube or 2mm cable or 3mm cable | |||
*仅进行中心波长下的测试。1×2结构中有一段20cm左右的无用光纤端口。
| 分光比和插入损耗对应表 | ||||
| 分光比 | 最大插入损耗 (dB) | |||
| 输出端口1 | 输出端口2 | |||
| 50:50 | 3.4 | 3.4 | ||
| 60:40 | 2.5 | 4.4 | ||
| 70:30 | 1.8 | 5.6 | ||
| 80:20 | 1.1 | 7.4 | ||
| 90:10 | 0.6 | 10.8 | ||
| 95:5 | 0.4 | 14.6 | ||
| 96:4 | 0.3 | 16.0 | ||
| 97:3 | 0.3 | 17.5 | ||
| 98:2 | 0.2 | 19.0 | ||
| 99:1 | 0.2 | 21.5 | ||
| 99.5:0.5 | 0.2 | 23.0 | ||
| 订购信息 | ||||||||||||
| H | P | B | S | |||||||||
| 中心波长 1=1625nm 2=1590nm 3=1570nm 4=1550nm 5=1480nm 6=1475nm 7=1310nm 8=1064nm R=1030nm 9=980nm A=850nm L=780nm P=2000nm S=Specify | 结构 1=1x2 2=2x2 | 分光比 05=99.5:0.5 99=99:1 98=98:2 97=97:3 96=96:4 95=95:5 … 50=50:50 | 封装尺寸 A=S11 B=S12 D=M1 | 光纤类型 1=G652 or Equivalent 5=980-20 6=SM1060 7=SM1060 FLEX 8=980-16 9=SM780 H=SM1950 | 尾纤类型 S=250μm bare fiber M=0.9mm loose tube L=3mm cable R=2mm cable | 尾纤长度 0=0.5m 1=0.75m 2=1.0m 3=1.5m 4=2.0m S=Specify | 连接器 0=None 1=FC/PC 2=FC/SPC 3=FC/APC 4=SC/SPC 5=SC/APC 6=ST 7=FC/UPC 8=SC/UPC 9=MU A=LC/PC B=SC/PC C=LC/UPC D=LC/APC | |||||
备注：1. 对于不同应用可以客户指定波长。2. 所有指标都是不含连接器，如有变更恕不提前通知。 3. 所有指标均为在室温下对中心波长进行的测试。
