| 混合光纤980/C或L波段单模波分复用器 | |||
| 产品特点 | 产品应用 | |
| 低偏振依赖损耗 |
| ||
| 低插入损耗 |
| ||
| 高隔离度 |
| ||
| 性能稳定可靠 | |||
| 高回波损耗 | |||
| 指 标 | 980nm/C or L Band | |||
| 参数 | 单位 | P级 | A级 | |
| 短波长通道 | nm | 960 to 990 | ||
| 插入损耗 | 最大值 | dB | 0.1 | 0.2 |
| 偏振依赖损耗 | 最大值 | dB | 0.01 | 0.02 |
| 隔离度@ C波段或L波段 | 最小值 | dB | 20 | 18 |
| 长波长通道 | nm | C Band (1528 to 1565) or L Band (1570 to 1605) | ||
| 插入损耗 | 最大值 | dB | 0.15 | 0.25 |
| 偏振依赖损耗 | 最大值 | dB | 0.01 | 0.02 |
| 隔离度@960 to 990nm | 最小值 | dB | 20 | 18 |
| 工作功率 | 最大值 | W | 5 | |
| 工作温度 | °C | -40 to +85 | ||
| 储存温度 | °C | -50 to +85 | ||
| 封装尺寸 | mm | S6=Ø3x54: for bare fiber | ||
| S8=Ø3x70: for 0.9mm loose tube | ||||
| M1=9x16x90: for 0.9mm loose tube or 2mm cable or 3mm cable | ||||

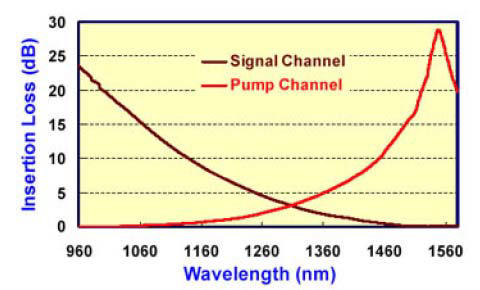

| 980/C波段WDM典型光谱图 |
 |
| 订购信息 | ||||||||||||
| W | D | M | 0 | 1 | ||||||||
| 中心波长 1=980nm/ C Band 2=980nm/ L Band | 结构 1=1x2 2=2x2 | 光纤类型 (Signal port) 1=G652 or Equivalent | 级别 P=Premium A=A grade | 封装尺寸 5=S6 7=S8 D=M1 | 光纤类型 (Pump to common port) 5=980-20 7=SM1060FLEX 8=980-16 | 尾纤类型 S=250μm bare fiber M=0.9mm loose tube L=3mm cable R=2mm cable | 尾纤长度 0=0.5m 1=0.75m 2=1.0m 3=1.5m 4=2.0m S=Specify | 连接器 0=None 1=FC/PC 2=FC/SPC 3=FC/APC 4=SC/SPC 5=SC/APC 6=ST 7=FC/UPC 8=SC/UPC 9=MU A=LC B=SC/PC | ||||
备注：1. 对于不同应用可以客户指定中心波长。2. 以上所有指标都是不含连接器的指标，如指标变更恕不另行通知。
