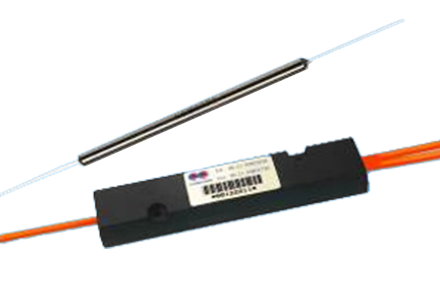

1x2(2x2) 三窗口单模光纤宽带分路器
产品特点产品应用
低偏振依赖损耗

  • 光纤通信系统

低插入损耗

  • 光纤测试系统

  • 高方向性

    • 光纤无源网络

    性能稳定可靠


      指 标分光比:50:50
      参数单位P级A级
      结构
      		1x2 or 2x2
      带宽nm1310±40 and 1490±20 and 1550±20
      插入损耗最大值dB3.63.9
      附加损耗典型值dB0.070.1
      均匀性最大值dB0.81.2
      偏振依赖损耗最大值dB0.150.20
      回波损耗*最小值dB5550
      工作功率最大值W5
      工作温度°C-40 to +85
      储存温度°C-50 to +85
      封装尺寸mmS6=Ø3x54: for bare fiber
      S8=Ø3x70: for 0.9mm loose tube
      M1=9x16x90: for 0.9mm loose tube or 2mm cable or 3mm cable

      *仅进行中心波长下的测试。1×2结构中有一段20cm左右的无用光纤端口。

      分光比和插入损耗对应表
      分光比最大插入损耗(dB)
      P级A级
      输出端口 1输出端口2输出端口 1输出端口2
      50:503.63.63.93.9
      60:402.74.72.95.0
      70:301.96.02.16.4
      80:201.27.91.48.5
      90:100.611.30.812.7
      95:50.415.20.518.9
      98:20.319.80.421
      99:10.323.50.424
      订购信息
      TBS












      		中心波长
      G=1310&
      1490&
      1550nm      		结构
      1=1x2
      2=2x2      		分光比
      99=99:1
      98=98:2
      95=95:5
      90=90:10
      80=80:20
      70=70:30
      60=60:40
      50=50:50
      ......      		级别
      P=Premium
      A=A grade      		封装尺寸
      5=S6
      7=S8
      D=M1      		光纤类型
      1=G652 or Equivalent      		尾纤类型
      S=250μm
      bare fiber
      M=0.9mm
      loose tube
      L=3mm cable
      R=2mm cable      		尾纤长度
      0=0.5m
      1=0.75m
      2=1.0m
      3=1.5m
      4=2.0m
      S=Specify      		连接器
      0=None
      1=FC/PC
      2=FC/SPC
      3=FC/APC
      4=SC/SPC
      5=SC/APC
      6=ST
      7=FC/UPC
      8=SC/UPC
      9=MU
      A=LC/PC
      B=SC/PC
      C=LC/UPC
      D=LC/APC

      备注：1. 对于不同应用可以客户指定波长。 2. 以上所有指标都是不含连接器的指标，如指标变更恕不另行通知。3. 所有指标均为在室温下对中心波长的测试。
