光纤通信系统
光学测试系统
体积小
光纤传感器
光功率分配
方向性好

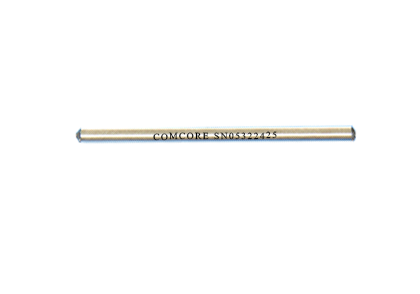

| 1x3 单模光纤宽带分路器 | |||
| 产品特点 | 产品应用 | |
| 低偏振依赖损耗 |
| ||
| 低插入损耗 |
| ||
|
| ||
| 性能稳定可靠 |
| ||
| |||
| 指 标 | 分光比:33:33:33 | |||
| 参数 | 单位 | P级 | A级 | |
| 结构 | 1x3 | |||
| 带宽 | nm | ± 40 | ||
| 插入损耗 | 最大值 | dB | 5.4 | 5.7 |
| 附加损耗 | 典型值 | dB | 0.15 | 0.2 |
| 偏振依赖损耗 | 最大值 | dB | 0.1 | 0.15 |
| 工作功率 | 最大值 | W | 5 | |
| 工作温度 | °C | -40 to +85 | ||
| 储存温度 | °C | -50 to +85 | ||
| 封装尺寸 | mm | S6=Ø3x54: for bare fiber | ||
| S8=Ø3x70: for 0.9mm loose tube | ||||
| M2=7.5x18x90: for 0.9mm loose tube or 2mm cable or 3mm cable | ||||
| 分光比和插入损耗对应表（仅对应±20nm带宽） | ||||||
| 分光比 | 最大插入损耗（dB） | |||||
| P级 | A级 | |||||
| 输出端口 1 | 输出端口 2 | 输出端口3 | 输出端口 1 | 输出端口 2 | 输出端口3 | |
| 49:2:49 | 3.6 | 16 | 3.6 | 3.8 | 14 | 3.8 |
| 45:10:45 | 4.0 | 11 | 4.0 | 4.2 | 11.5 | 4.2 |
| 40:20:40 | 4.5 | 8 | 4.5 | 4.7 | 8.4 | 4.7 |
| 35:30:35 | 5.0 | 5.8 | 5.0 | 5.2 | 6.1 | 5.2 |
| 30:40:30 | 5.8 | 4.5 | 5.8 | 6.1 | 4.7 | 6.1 |
| 10:80:10 | 11 | 1.2 | 11 | 12 | 1.4 | 12 |
| 5:90:5 | 15 | 0.7 | 15 | 16 | 0.9 | 16 |
| 2:96:2 | 19 | 0.4 | 19 | 20 | 0.5 | 20 |
| 1:98:1 | 23 | 0.3 | 23 | 24 | 0.4 | 24 |
| 订购信息 | ||||||||||||
| S | B | S | ||||||||||
| 中心波长 4=1550nm 5=1480nm 7=1310nm P=2000nm S=Specify | 结构 3=1x3 | 分光比 98=1:98:1 96=2:96:2 90=5:90:5 … 20=40:20:40 10=45:10:45 02=49:2:49 | 级别 P=Premium A=A grade | 封装尺寸 5=S6 7=S8 E=M2 | 光纤类型 1=G652 or Equivalent H=SM1950 | 尾纤类型 S=250μm bare fiber M=0.9mm loose tube L=3mm cable R=2mm cable | 尾纤长度 0=0.5m 1=0.75m 2=1.0m 3=1.5m 4=2.0m S=Specify | 连接器 0=None 1=FC/PC 2=FC/SPC 3=FC/APC 4=SC/SPC 5=SC/APC 6=ST 7=FC/UPC 8=SC/UPC 9=MU A=LC/PC B=SC/PC C=LC/UPC D=LC/APC | ||||
备注：1. 对于不同应用可以客户指定波长。2. 以上所有指标都是不含连接器的指标，如指标变更恕不另行通知。
