1x3(3x3) 单模光纤窄带分路器
产品特点产品应用
低偏振依赖损耗

  • 光纤通信系统

低插入损耗

  • 光纤测试系统

  • 体积小

    • 光纤传感

    性能稳定可靠

    • 光功率传输系统

    • 高方向性


    指 标分光比:33:33:33
    参数单位P级A级P级A级
    结构
    		1x33x3
    带宽nm± 20
    插入损耗最大值dB5.45.76.06.5
    附加损耗典型值dB0.150.20.30.4
    均匀性最大值dB0.81.21.21.6
    偏振依赖损耗最大值dB0.050.10.150.2
    工作功率最大值W5
    工作温度°C-40 to +85
    储存温度°C-50 to +85

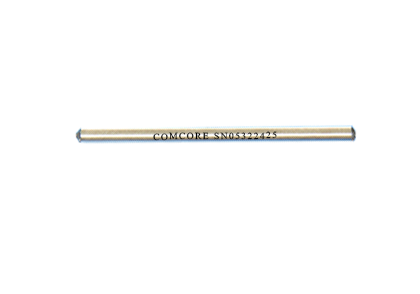

    封装尺寸mmS6=Ø3x54: for bare fiber
    S8=Ø3x70: for 0.9mm loose tube
    M2=7.5x18x90: for 0.9mm loose tube or 2mm cable or 3mm cable
    分光比和插入损耗对应表（仅对应1x3结构）
    分光比最大插入损耗（dB）
    P级A级
    输出端口 1输出端口 2输出端口 3输出端口 1输出端口 2输出端口 3
    40:20:404.57.84.54.88.24.8
    35:30:355.25.75.25.46.05.4
    33:33:335.45.45.45.75.75.7
    30:40:305.74.45.76.04.76.0
    25:50:256.63.46.67.03.67.0
    20:60:207.42.87.47.73.07.7
    15:70:159.02.19.09.42.49.4
    10:80:1010.81.110.811.21.311.2
    5:90:514.70.6514.7150.815
    2.5:95:2.517.80.4017.818.10.518.1
    1:98:121.50.2521.5220.322
    0.5:99:0.524.50.2524.5250.325
    订购信息
    SNS












    		中心波长
    1=1625nm
    2=1590nm
    3=1570nm
    4=1550nm
    5=1480nm
    6=1475nm
    7=1310nm
    8=1064nm
    9=980nm
    A=850nm
    K=830nm
    L=780nm
    P=2000nm
    S=Specify    		结构
    3=1x3
    A=3x3    		分光比
    99=0.5:99:0.5
    98=1:98:1
    90=5:90:5
    …
    33=33:33:33
    20=40:20:40    		级别
    P=Premium
    A=A grade    		封装尺寸
    5=S6
    7=S8
    E=M2    		光纤类型
    1=G652 or Equivalent
    5=980-20
    6=SM1060
    7=SM1060 FLEX
    8=980-16
    9=SM780
    H=SM1950
    A=Large mode
    area fiber    		尾纤类型
    S=250μm
    bare fiber
    M=0.9mm
    loose tube
    L=3mm cable
    R=2mm cable    		尾纤长度
    0=0.5m
    1=0.75m
    2=1.0m
    3=1.5m
    4=2.0m
    S=Specify    		连接器
    0=None
    1=FC/PC
    2=FC/SPC
    3=FC/APC
    4=SC/SPC
    5=SC/APC
    6=ST
    7=FC/UPC
    8=SC/UPC
    9=MU
    A=LC/PC
    B=SC/PC
    C=LC/UPC
    D=LC/APC

    备注：1. 对于不同应用可以客户指定波长。 2. 以上所有指标都是不含连接器的指标，如指标变更恕不另行通知。3. 所有指标均为在室温下对中心波长的测试。
