1x4双窗口单模光纤宽带分路器
产品特点产品应用
低偏振依赖损耗

  • 光纤通信系统

低插入损耗

  • 光纤测试系统

  • 体积小

    • 光纤传感

    性能稳定可靠

    • 光功率传输系统

    • 高方向性


    指 标分光比:25:25:25:25
    参数单位P级A级
    结构
    		1x4
    带宽nm1310±40 and 1550±40
    插入损耗最大值dB7.57.9
    附加损耗典型值dB0.40.6
    均匀性最大值dB1.42.0
    偏振依赖损耗最大值dB0.250.30
    工作功率最大值W5
    工作温度°C-40 to +85
    储存温度°C-50 to +85
    封装尺寸mmS11=Ø4x60: for bare fiber
    S12=Ø4x70: for 0.9mm loose tube
    M4=8x26x100: for 0.9mm loose tube or 2mm cable or 3mm cable

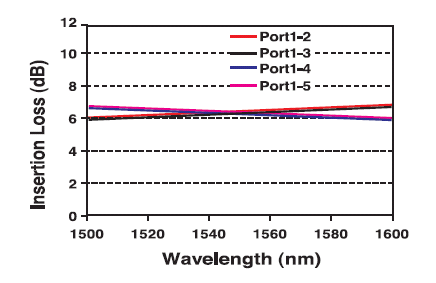

    典型光谱图
    订购信息
    DBS












    		中心波长
    0=1310&1550nm    		Structure
    4=1x4    		分光比
    25=25:25:25:25    		级别
    P=Premium
    A=A grade    		封装尺寸
    A=S11
    B=S12
    G=M4    		光纤类型
    1=G652 or Equivalent    		尾纤类型
    S=250μm
    bare fiber
    M=0.9mm
    loose tube
    L=3mm cable
    R=2mm cable    		尾纤长度
    0=0.5m
    1=0.75m
    2=1.0m
    3=1.5m
    4=2.0m
    S=Specify    		连接器
    0=None
    1=FC/PC
    2=FC/SPC
    3=FC/APC
    4=SC/SPC
    5=SC/APC
    6=ST
    7=FC/UPC
    8=SC/UPC
    9=MU
    A=LC/PC
    B=SC/PC
    C=LC/UPC
    D=LC/APC

    备注：1. 对于不同应用可以客户指定波长。2. 以上所有指标都是不含连接器的指标，如指标变更恕不另行通知。
