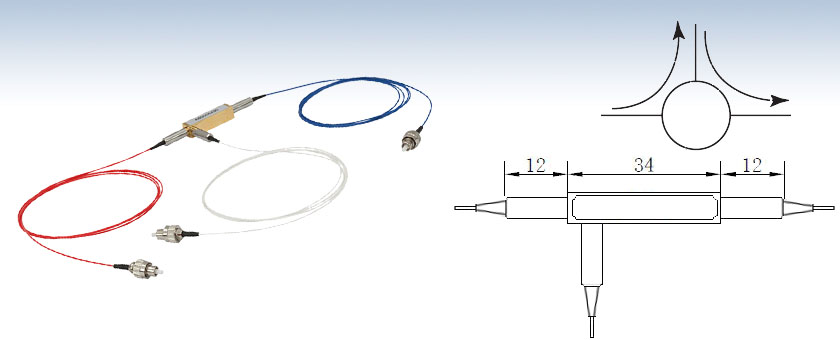

光环形器一种多端口的具有非互易特性的光器件。光信号由任一端口输入时，都能按图示的数字顺序从下一端口以很小的损耗输出，而该端口通向所有其他端口的损耗都很大，成为不相通端口。要求环行器相通端口间的插入损耗小，不相通端口间的隔离度大,基本上是由法拉弟旋转器和两侧的两个偏振棱镜组成。偏振光通过法拉弟旋转器时，在外磁场作用下，其偏振面可旋转45°。只要将两个偏振棱镜的光轴相互设置成适

当的角度，就可使相通光路插入损耗很低而不相通光路隔离度很大。也可以利用单模光纤在外界磁场作用下，产生法拉弟旋转效应的特性构成光环行器。与偏振无关的光环行器其插入损耗及隔离度与入射光的偏振状态无关。左图的例子描述的是利用环行器和光纤布拉格光栅(FBG)从DWDM系统中分离光信道。DWDM输入信号耦合进端口1，一个FBG设备连接在端口2上。FBG中反射出来的单波长，重新进入环行器的端口2，然后转向端口3传输。其余的信号透过FBG从顶部的光纤出射。右图为环形器单纤双向工作原理图，环行器还可以用来从单根光纤中发送两个方向的光信号。环行器放置在光纤两端。每个环行器都可以在一个方向上加入一个信号，而在另一个方向上移除信号。

参数	单位	指标
中心波长	nm	1060
带宽	nm	±10
结构类型	-	port1-port2; port2-port3
最小隔离度（23℃）	dB	20
最大插入损耗 23℃	dB	2.1
最大偏振相关损耗	dB	0.2
最小回波损耗	dB	50
最大波长相关损耗	dB	0.2
最小串扰	dB	45
光纤类型	-	HI1060
承载功率	mW	300
工作温度	℃	-5~+70
储存温度	℃	-40~+85
以上参数不含连接头，加头损耗IL≤0.3db，RL≧5db

980nm单模光环形器 CIR-3-980

波长	带宽	插损max	隔离度min	回损	承受功率	光纤类型
980nm	±5nm	1.5db	22db	45db	1-10W	HI1060

1064nm单模光环形器 CIR-3-1064

波长	带宽	插损（max）	隔离（min）	回损	承受功率	光纤类型
1064nm	±10nm	2.1db	20db	50db	300mw	HI1060

1310nm单模光环形器 CIR-3-1310

波长	带宽	插损（max）	隔离度（min）	回损	承受功率	光纤类型
1310nm	±30nm	0.8db	40db	50db	300mw	Smf-28e

1550nm单模光环形器 CIR-3-1550

波长	带宽	插损（max）	隔离度（min）	回损	承受功率	光纤类型
1550nm	±30nm	0.8db	40db	50db	300mw	Smf-28e

C+L波段单模光环形器 CIR-3-CL

波长范围	插损（max）	隔离度（min）	回损	承受功率	光纤类型
1525-1610nm	0.8db	40db	50db	300mw	Smf-28e

S+C+L波段单模光环形器 CIR-3-SCL

波长范围	插损（max）	隔离度（min）	回损	承受功率	光纤类型
1480-1610nm	0.8db	40db	50db	300mw	Smf-28e

1625nm单模光环形器 CIR-3-CL

波长范围	插损（max）	隔离度（min）	回损	承受功率	光纤类型
1580-1660nm	0.8db	40db	50db	300mw	Smf-28e

980nm保偏光环形器 PMCIR-3-980

波长	带宽	插损max	消光比	隔离度min	回损	承受功率	光纤类型
980nm	±5nm	1.5db	20db	22db	45db	1-10W	PM980

1064nm保偏光环形器 PMCIR-3-1064

波长	带宽	插损max	消光比	隔离度min	回损	承受功率	光纤类型
1064nm	±5nm	1.8db	20db	25db	50db	300mW	PM980

1310nm保偏光环形器 PMCIR-3-1310

波长	带宽	插损max	消光比	隔离度min	回损	承受功率	光纤类型
1310nm	±30nm	0.9db	22db	40db	50db	300mW	SM13-PS-U25D

1550nm保偏光环形器 PMCIR-3-1310

波长	带宽	插损max	消光比	隔离度min	回损	承受功率	光纤类型
1550nm	±30nm	0.9db	22db	40db	50db	300mW	SM15-PS-U25D
