小封装
光纤通讯系统
光纤激光
高方向性
光纤传感

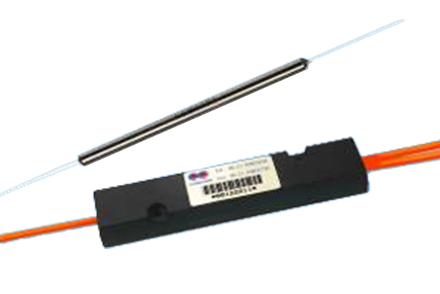

| 1x2(2x2) 400/440µm 多模光纤宽带分路器 | |||
| 产品特点 | 产品应用 | |
|
| ||
| 低插入损耗 |
| ||
|
| ||
| 性能稳定可靠 | 接入网 | ||
| 指 标 | 分光比: 50:50 | |||
| 参数 | 单位 | 1x2 or 2x2 | ||
| 级别 | P级 | A级 | ||
| 中心波长 | dB | 2000, 1550, 1310, 850 | ||
| 带宽 | dB | ±20 | ||
| 插入损耗 | 最大值 | dB | 4.5 | 4.7 |
| 附加损耗 | 最大值 | nm | 1.5 | 1.8 |
| 均匀性 | 最大值 | dB | 0.5 | 0.6 |
| 工作功率 | 最大值 | dB | 5 | |
| 工作温度 | dB | -40 to +85 | ||
| 储存温度 | W | -50 to +85 | ||
| 封装尺寸 | mm | S11=Ø4x60: for bare fiber | ||
| S12=Ø4x70: for 0.9mm loose tube | ||||
| M1=9x16x90: for 0.9mm loose tube or 2mm cable or 3mm cable | ||||
| 分光比和插入损耗对应表（ 2000, 1550, 1310, 850nm） | ||||
| 分光比 | 最大插入损耗(dB) | |||
| P级 | A级 | |||
| 输出端口1 | 输出端口2 | 输出端口1 | 输出端口2 | |
| 60:40 | 2.6 | 4.6 | 3.0 | 5.0 |
| 70:30 | 1.9 | 5.9 | 2.3 | 6.3 |
| 80:20 | 1.2 | 7.8 | 1.7 | 8.3 |
| 90:10 | 0.7 | 11.2 | 1.2 | 12 |
| 95:5 | 0.5 | 15 | 0.8 | 16 |
| 订购信息 | ||||||||||||
| M | B | S | ||||||||||
| 中心波长 4=1550nm 7=1310nm A=850nm P=2000nm S=Specify | 结构 1=1x2 2=2x2 | 分光比 95=95:5 90=90:10 80=80:20 70=70:30 60=60:40 50=50:50 | 级别 P=Premium A=A grade | 封装尺寸 A=S11 B=S12 D=M1 | 光纤类型 Q=400/440um (NA=0.22) | 尾纤类型 S=730um bare fiber M=0.9mm loose tube L=3mm cable R=2mm cable | 尾纤长度 0=0.5m 1=0.75m 2=1.0m 3=1.5m 4=2.0m S=Specify | 连接器 0=None | ||||
备注：1. 对于不同应用可以客户指定波长。2. 以上所有指标都是不含连接器的指标，如指标变更恕不另行通知。3. 指标用led光源在稳定模式的情况下测试的。
