超小封装
光纤通讯系统
局域网
高方向性
光纤传感

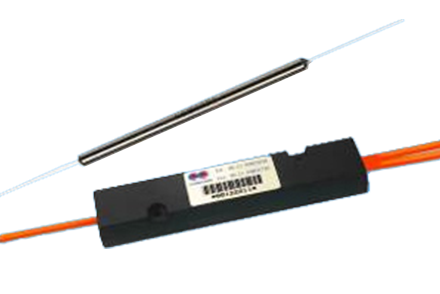

| 1x2(2x2) 50/125µm 多模光纤宽带分路器 | |||
| 产品特点 | 产品应用 | |
|
| ||
| 低插入损耗 |
| ||
|
| ||
| 高于Telcordia 1221标准 | 接入网 | ||
| 指 标 | 分光比: 50:50 | |||||||
| 参数 | 单位 | 1x2 or 2x2 | ||||||
| 级别 | U | P | A | |||||
| 中心波长 | dB | 2000, 1550, 1310，850 | ||||||
| 带宽 | dB | ±20 | ||||||
| 插入损耗 | 最大值 | dB | 3.7 | 5.0 | 5.5 | |||
| 附加损耗 | 典型值 | nm | 0.6 | 0.8 | 1.0 | |||
| 均匀性 | 最大值 | dB | 0.5 | 0.5 | 0.8 | |||
| 工作功率 | 最大值 | W | 5 | |||||
| 工作温度 | °C | -40 to +85 | ||||||
| 储存温度 | °C | -50 to +85 | ||||||
| 封装尺寸 | mm | S6=Ø3x54: for bare fiber | ||||||
| S8=Ø3x70: for 0.9mm loose tube | ||||||||
| M1=9x16x90: for 0.9mm loose tube or 2mm cable or 3mm cable | ||||||||
| 分光比和插入损耗对应表 | ||||||
| 分光比 | 最大插入损耗 (dB) | |||||
| U级 | P级 | A级 | ||||
| 输出端口1 | 输出端口2 | 输出端口1 | 输出端口2 | 输出端口1 | 输出端口2 | |
| 60:40 | 3.0 | 5.0 | 4.0 | 6.0 | 4.7 | 6.6 |
| 70:30 | 2.4 | 6.2 | 3.3 | 7.3 | 3.9 | 8.0 |
| 80:20 | 1.7 | 8.1 | 2.3 | 9.2 | 3.2 | 10.0 |
| 90:10 | 1.2 | 11.4 | 2.0 | 12.5 | 2.7 | 13.5 |
| 95:5 | 1.0 | 14.3 | 1.6 | 16.5 | 2.4 | 17.5 |
| 订购信息 | ||||||||||||
| M | B | S | ||||||||||
| 中心波长 4=1550nm 7=1310nm A=850nm P=2000nm S=Specify | 结构 1=1x2 2=2x2 | 分光比 95=95:5 90=90:10 80=80:20 70=70:30 60=60:40 50=50:50 | 级别 U-Ultra-Premium P=Premium A=A grade | 封装尺寸 5=S6 7=S8 D=M1 | 光纤类型 2=50/125µm | 尾纤类型 S=250μm Bare fiber M=0.9mm Loose tube L=3mm Cable R=2mm cable | 尾纤长度 0=0.5m 1=0.75m 2=1.0m 3=1.5m 4=2.0m S=Specify | 连接器 0=None 1=FC/PC 2=FC/SPC 3=FC/APC 4=SC/SPC 5=SC/APC 6=ST 7=FC/UPC 8=SC/UPC 9=MU A=LC/PC B=SC/PC C=LC/UPC D=LC/APC | ||||
备注：1. 对于不同应用可以客户指定波长.2. 以上所有指标都是不含连接器的指标，如指标变更恕不另行通知。 3. 指标用led光源在稳定模式的情况下测试的。
