超小封装
光纤通信系统
局域网
高方向性
光纤传感

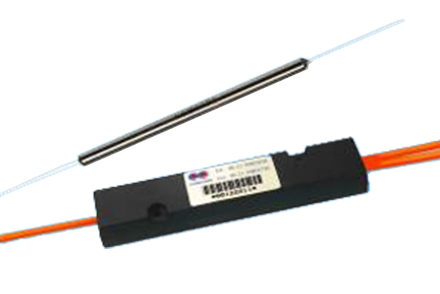

| 1x2(2x2) 62.5/125µm 多模光纤宽带分路器 | |||
| 产品特点 | 产品应用 | |
|
| ||
| 低插入损耗 |
| ||
|
| ||
| 高于Telcordia 1221标准 | 接入网 | ||
| 指 标 | 分光比 : 50:50 | ||||||
| 参数 | 单位 | 1x2 or 2x2 | |||||
| 级别 | P级 | A级 | U级 | P级 | A级 | ||
| 中心波长 | nm | 2000, 1550, 1310 | 850 | ||||
| 带宽 | nm | ±20 | |||||
| 插入损耗 | 最大值 | dB | 3.5 | 3.9 | 3.7 | 4.3 | 4.7 |
| 附加损耗 | 典型值 | dB | 0.3 | 0.5 | 0.6 | 0.8 | 1.0 |
| 均匀性 | 最大值 | dB | 0.5 | 0.8 | 0.5 | 0.5 | 0.8 |
| 工作功率 | 最大值 | W | 5 | ||||
| 工作温度 | °C | -40 to +85 | |||||
| 储存温度 | °C | -50 to +85 | |||||
| 封装尺寸 | mm | S6=Ø3x54: for bare fiber | |||||
| S8=Ø3x70: for 0.9mm loose tube | |||||||
| M1=9x16x90: for 0.9mm loose tube or 2mm cable or 3mm cable | |||||||
| 分光比和插入损耗对应表2000, 1550, 1310 ± 20nm | ||||
| 分光比 | 最大插入损耗 (dB) | |||
| P级 | A级 | |||
| 输出端口1 | 输出端口2 | 输出端口1 | 输出端口2 | |
| 60:40 | 2.6 | 4.6 | 3.0 | 5.0 |
| 70:30 | 1.9 | 5.9 | 2.3 | 6.3 |
| 80:20 | 1.2 | 7.8 | 1.7 | 8.3 |
| 90:10 | 0.7 | 11.2 | 1.2 | 12 |
| 95:5 | 0.5 | 15 | 0.8 | 16 |
| 分光比和插入损耗对应表 850 ± 20nm | ||||||
| 分光比 | 最大插入损耗 (dB) | |||||
| U级 | P级 | A级 | ||||
| 输出端口1 | 输出端口2 | 输出端口1 | 输出端口2 | 输出端口1 | 输出端口2 | |
| 60:40 | 2.6 | 4.8 | 3.3 | 5.2 | 3.8 | 5.7 |
| 70:30 | 2.2 | 6.0 | 2.6 | 6.5 | 3.0 | 7.0 |
| 80:20 | 1.5 | 7.9 | 1.9 | 8.3 | 2.4 | 9.0 |
| 90:10 | 1.1 | 11.2 | 1.4 | 11.6 | 1.9 | 12.5 |
| 95:5 | 0.9 | 14.0 | 1.2 | 15.5 | 1.5 | 16.5 |
| 订购信息 | ||||||||||||
| M | B | S | ||||||||||
| 中心波长 4=1550nm 7=1310nm A=850nm P=2000nm S=Specif | 结构 1=1x2 2=2x2 | 分光比 95=95:5 90=90:10 80=80:20 70=70:30 60=60:40 50=50:50 | 级别 P=Premium A=A grade | 封装尺寸 5=S6 7=S8 D=M1 | 光纤类型 3=62.5/125µm | 尾纤类型 S=250μm Bare fiber M=0.9mm Loose tube L=3mm Cable R=2mm cable | 尾纤长度 0=0.5m 1=0.75m 2=1.0m 3=1.5m 4=2.0m S=Specify | 连接器 0=None 1=FC/PC 2=FC/SPC 3=FC/APC 4=SC/SPC 5=SC/APC 6=ST 7=FC/UPC 8=SC/UPC 9=MU A=LC/PC B=SC/PC C=LC/UPC D=LC/APC | ||||
备注：1. 对于不同应用可以客户指定波长。2. 以上所有指标都是不含连接器的指标，如指标变更恕不另行通知。3.指标用led光源在稳定模式的情况下测试的。
