低附加损耗
光纤通信系统
局域网
高方向性
光纤分布式数据接口网络

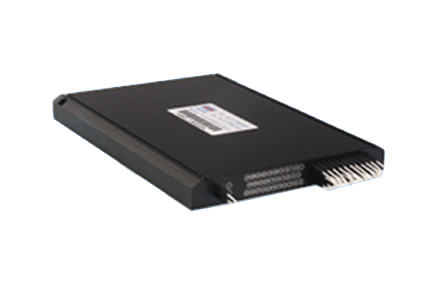

| 62.5/125µm多模光纤树形宽带分路器模块 | |||
| 产品特点 | 产品应用 | |
|
| ||
| 低插入损耗 |
| ||
|
| ||
| 性能可靠稳定 | 接入网 | ||
| 指 标 | ||||||||
| 参数 | 单位 | Nx8(N=1,2,8) | Nx16(N=1,2) | Nx32(N=1,2) | ||||
| 级别 | P | A | P | A | P | A | ||
| 中心波长 | nm | 2000±20 or 1550±20 or 1310±20 | ||||||
| 插入损耗 | 最大值 | dB | 10.5 | 11.5 | 14 | 15 | 17.5 | 19 |
| 附加损耗 | 典型值 | dB | 0.6 | 1.0 | 0.6 | 1.0 | 1.0 | 1.5 |
| 均匀性 | 最大值 | dB | 1.5 | 2.0 | 2.0 | 3.0 | 2.5 | 3.5 |
| 中心波长 | nm | 850±20 | ||||||
| 插入损耗 | 最大值 | dB | 12 | 13 | 15.5 | 16.5 | 19.5 | 21 |
| 附加损耗 | 典型值 | dB | 1.5 | 1.8 | 1.5 | 1.8 | 2.0 | 2.5 |
| 均匀性 | 最大值 | dB | 1.5 | 2.0 | 2.0 | 3.0 | 3.0 | 3.5 |
| 工作功率 | 最大值 | W | 5 | |||||
| 工作温度 | °C | -40 to +85 | ||||||
| 储存温度 | °C | -50 to +85 | ||||||
| 封装尺寸 | mm | M8=43x322x480 M11=58x130x132 | M8=43x322x480 | |||||
| M5=10x80x100: for 0.9mm loose tube or 3mm cable | M6=18x115x141: for 0.9mm loose tube or 3mm cable | |||||||
| 订购信息 | ||||||||||||
| M | B | M | ||||||||||
| 中心波长 4=1550nm 7=1310nm A=850nm P=2000nm S=Specify | 结构 18=1x8 28=2x8 88=8x8 A6=1x16 B6=2x16 E2=1x32 F2=2x32 | 分光比 0=Even | 级别 P=Premium A=A grade | 封装尺寸 H=M5 I=M6 K=M8 P=M11 | 光纤类型 3=62.5/125um | 尾纤类型 M=0.9mm loose tube L=3mm Cable R=2mm cable F=Adapting Flange | 尾纤长度 0=0.5m 1=0.75m 2=1.0m 3=1.5m 4=2.0m S=Specify N=None | 连接器 0=None 1=FC/PC 2=FC/SPC 3=FC/APC 4=SC/SPC 5=SC/APC 6=ST 7=FC/UPC 8=SC/UPC 9=MU A=LC/PC B=SC/PC C=LC/UPC D=LC/APC | ||||
备注：1. 对于不同应用可以客户指定波长。2. 以上所有指标都是不含连接器的指标，如指标变更恕不另行通知。3. 指标用led光源在稳定模式的情况下测试的。
