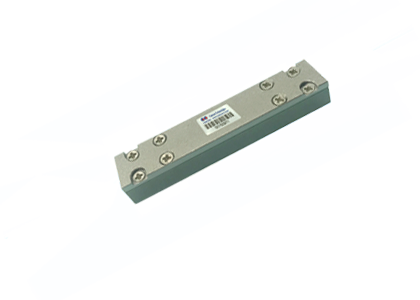

(18+1) x1 保偏泵浦与信号光合束器
产品特点产品应用
高功率耦合效率

  • 高功率全光纤激光器

  • 波长不敏感

  • 光纤激光器组合

  • 高功率处理

  • kW级光纤激光器

客户自定义配置工业，电信和研究


指 标
参数单位
端口配置
(18+1) x1
泵浦端工作波长nm800-1000
信号端工作波长nm1030-10801530-1580
信号端插入损耗最大值dB0.8
泵浦耦合效率典型值%90-95
泵浦耦合效率最小值%85
消光比最小值dB18
回波损耗最小值dB45
工作功率最大值W5102550100
工作温度°C-5 to +70
储存温度°C-50 to +85
封装尺寸mmM13=65x12x7.4
M14=100x15x10
常规配置
端口配置信号端工作波长泵浦端输入光纤输入信号端光纤输出光纤信号插入损耗(dB)耦合效率
(18+1) x11030-1080105/125 0.22PM5/130 DCPM10/200 DC0.8dB93%
(18+1) x11030-1080105/125 0.22PM5/130 DCPM20/200 DC0.8dB93%
(18+1) x11030-1080105/125 0.22PM5/130 DCPM25/250 DC0.8dB93%
(18+1) x11030-1080105/125 0.22PM5/130 DCPM30/250 DC0.8dB93%
(18+1) x11030-1080105/125 0.22PM10/125 DCPM25/250 DC0.8dB93%
(18+1) x11030-1080105/125 0.22PM10/125 DCPM30/250 DC0.8dB93%
(18+1) x11030-1080105/125 0.22PM10/125 DCPM20/400 DC0.8dB93%
订购信息
PMCI1












信号端工作波长
1=1030-1080
2=1530-1580		工作功率
05=5W
10=10W
25=25W
50=50W
00=100W		泵浦端输入光纤
1=105/125 0.22
S=Specify		信号端输入光纤
1=PM5/130 DC
2=PM10/125 DC
S=Specify		输出光纤
1=PM10/200 DC
2=PM20/200 DC
3=PM25/250 DC
4=PM30/250 DC
5=PM20/400 DC
S=Specify		封装尺寸
P=M13
Q=M14		尾纤长度
0=0.5m
1=0.75m
2=1.0m
S=Specify

备注 1. 对于不同应用，可以客户定制产品。2. 指标如有变更恕不提前通知。
