高功率全光纤激光器
波长不敏感
光纤激光器组合
高功率处理
kW级光纤激光器

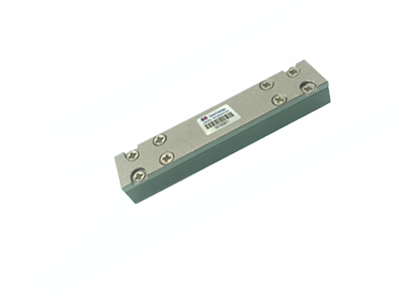

| 4x1 多模泵浦光合束器 | |||
| 产品特点 | 产品应用 | |
| 高功率耦合效率 |
| ||
|
| ||
|
| ||
| 客户自定义配置 | 工业和研究 | ||
| 指 标 | |||||||
| 参数 | 单位 | ||||||
| 端口配置 | 4x1 | ||||||
| 泵浦端工作波长 | nm | 800-1000 | |||||
| 耦合效率 | 典型值 | % | 93 | ||||
| 耦合效率 | 最小值 | % | 85 | ||||
| 工作功率 | 最大值 | W | 5 | 10 | 25 | 50 | 100 |
| 工作温度 | °C | -5 to +75 | |||||
| 储存温度 | °C | -50 to +85 | |||||
| 封装尺寸 | mm | S11=Ø4x60 | |||||
| M13=65x12x7.4 | |||||||
| M14=100x15x10 | |||||||
| 常规配置 | ||||
| 端口配置 | 泵浦端工作波长 | 输入光纤类型 | 输出光纤类型 | 耦合效率 |
| 4x1 | 800-1000 | 105/125 0.15 | 200/220 0.22 | 93% |
| 4x1 | 800-1000 | 105/125 0.15 | X/125 DCF | 93% |
| 4x1 | 800-1000 | 105/125 0.22 | 200/220 0.22 | 90% |
| 4x1 | 800-1000 | 105/125 0.22 | 125 0.46 | 93% |
| 4x1 | 800-1000 | 105/125 0.22 | X/125 DCF | 93% |
| 4x1 | 800-1000 | 200/220 0.22 | X/125 DCF | 93% |
| 4x1 | 800-1000 | 200/220 0.22 | 400/440 0.22 | 90% |
| 订购信息 | ||||||||||||
| M | P | C | 0 | 4 | ||||||||
| 工作功率 005=5W 010=10W 025=25W 050=50W 100=100W | 输入光纤类型 1=105/125 0.15 2=105/125 0.22 3=200/220 0.22 S=Specify | 输出光纤类型 1=125 0.46 2=200/220 0.22 3=400/440 0.22 4=X/125 DCF S=Specify | 封装尺寸 A=S11 P=M13 Q=M14 | 尾纤长度 0=0.5m 1=0.75m 2=1.0m S=Specify | 连接器 0=None | |||||||
备注 1. 对于不同应用，可以客户定制产品。2. 指标如有变更恕不提前通知。
