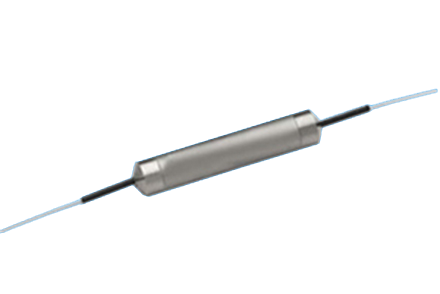

1064nm保偏光纤隔离器
		产品特点	产品应用
		高隔离度	保偏光纤放大器
		低插入损耗	光纤激光器
		高回波损耗	光学通信系统
		性能可靠稳定	光纤局域网系统

指标
参数		单位	P级	A级	P级	A级
单级		双级	单级		双级
中心波长 (λc)		nm	1064
消光比	最小值	dB	20	18	20	18
峰值隔离度	典型值	dB	38	36	55	52
插入损耗, λc, 23°C	最小值	dB	35	32	45	42
插入损耗, λc, 23°C	典型值	dB	1.5	1.6	2.4	2.6
插入损耗, λc*	最小值	dB	2.0	2.2	3.4	3.6
回波损耗(输入/输出)	最大值	dB	55/50
光功率(连续功率)	最大值	mW	300
可承受拉力		N	5
工作温度		°C	-5 to +50
储存温度		°C	-40 to +85

每加一个连接器，插入损耗增加0.5dB，回波损耗降低5dB，消光比降低2dB. 连接器卡键对准慢轴。
*全温下测试。

封装尺寸

订购信息

P

M

I

S

级数
D=Dual
S=Single

中心波长
8=1064nm

级别
P=Premium
A=A grade

封装尺寸
C= Ø5.5 x L35

尾纤类型
S=250μm bare
fiber pigtail
M=0.9mm loose
tube

光纤类型
E=Panda Fiber

光纤长度
0=0.5m
1=0.75m
2=1.0m

连接器
0=None
3=FC/APC
5=SC/APC
7=FC/UPC
8=SC/UPC

工作轴
F=Fast axis
blocked
B=Both axes
working

备注：所有指标都是不含连接器，如有变更恕不提前通知。
