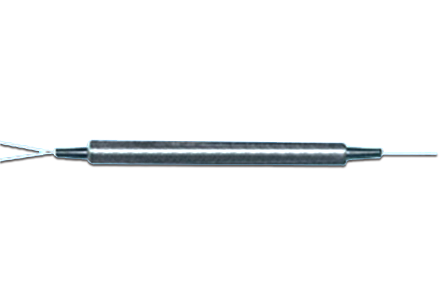

| 保偏光纤环形器 |
 | 产品特点 | 产品应用 |
| |
| |
| 高消光比 | |
| 光纤仪器 |
|
|
| 指标 |
| 参数 | 单位 | A型 | B型 |
|
|
| 中心波长 (λc) | nm | 1310 or 1550 |
|
|
| 工作波长范围 | nm | ±30 | ±20 |
|
|
| 插入损耗, λc, 23°C | 最小值 | dB | 0.7 | 0.6 |
|
|
| 插入损耗 | 最大值 | dB | 0.9 | 0.8 |
|
|
| 峰值隔离度 | 典型值 | dB | 52 | 40 |
|
|
| 隔离度, λc, 23°C | 典型值 | dB | 46 | 30 |
|
|
| 隔离度, 23°C | 最小值 | dB | 40 | 20 |
|
|
| 消光比 | 最小值 | dB | 22 | 20 |
|
|
| 串音 | 最小值 | dB | 50 |
|
|
| 回波损耗 | 最小值 | dB | 50 |
|
|
| 工作功率 (连续功率) | 最大值 | mW | 300 |
| 可承受拉力 | 最大值 | N | 5 |
| 工作温度 | °C | -5 to +70 |
| 储存温度 | °C | -40 to +85 |
每加一个连接器，插入损耗增加0.3dB，回波损耗降低5dB，消光比降低2dB. 连接器卡键对准慢轴。
光传输路径：1——>2,2——>3。
| 封装尺寸 |
 |
| 订购信息 |
| P | M | O | C | I | R |
|
|
|
|
|
|
|
|
|
|
|
|
| 中心波长
4=1550nm
7=1310nm | 类型
A=Type A
B=Type B | 封装尺寸
C= Ø5.5 x L35 | 尾纤类型
S=250μm bare
fiber pigtail
M=0.9mm loose
tube | 光纤类型
E=Panda Fiber | 尾纤长度
0=0.5m
1=0.75m
2=1.0m | 连接器
0=None
3=FC/APC
5=SC/APC
7=FC/UPC
8=SC/UPC |
备注： 所有指标都是不含连接器，如有变更恕不提前通知。
