高隔离度
密集波分复用系统
低插入损耗
高速光纤网络系统
偏振不敏感
双向通信系统
性能可靠稳定

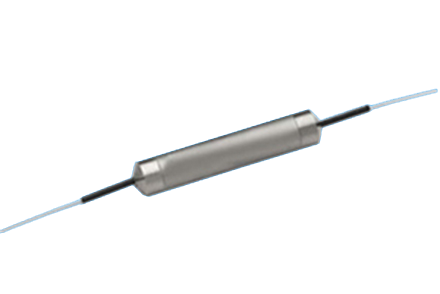

| 4端口偏振不灵敏光纤环形器 | |||
| 产品特点 | 产品应用 | |
|
| ||
|
| ||
|
| ||
| |||
| 指 标 | |||
| 传输路径 | Unit | 1→2, 2→3, 3→4 | |
| 中心波长 (λc) | nm | 1310 or 1550 | |
| 工作带宽 | nm | ±20 | |
| 插入损耗 | 典型值 | dB | 0.7 |
| 插入损耗 | 最大值 | dB | 0.9 |
| 隔离度, 23°C | 最小值 | dB | 38 |
| 串扰 | 最小值 | dB | 50 |
| 回波损耗 | 最小值 | dB | 50 |
| 偏振依赖损耗 | 最大值 | dB | 0.2 |
| 偏振模式扩散（PMD） | 最大值 | ps | 0.1 |
| 工作功率 (连续功率) | 最大值 | mW | 300 |
| 可承受拉力 | N | 5 | |
| 工作温度 | °C | 0 to +70 | |
| 储存温度 | °C | -40 to +85 | |
每加一个连接器，插入损耗增加0.3dB，回波损耗降低5dB。

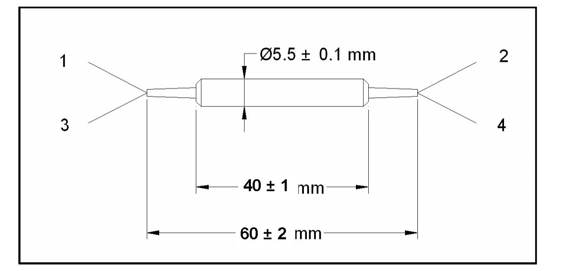

| 封装尺寸 |
 |
| 订购信息 | ||||||||||||
| P | I | O | C | I | R | |||||||
| 中心波长 4=1550nm 7=1310nm | 端口 F=4 port | 封装尺寸 D= Ø5.5 x L40 | 尾纤类型 S=250μm bare fiber pigtail M=0.9mm loose tube | 光纤类型 S= G652 or Equivalent fiber | 尾纤长度 0=0.5m 1=0.75m 2=1.0m | 连接器 0=None 3=FC/APC 5=SC/APC 7=FC/UPC 8=SC/UPC | ||||||
备注： 所有指标都是不含连接器，如有变更恕不提前通知。
